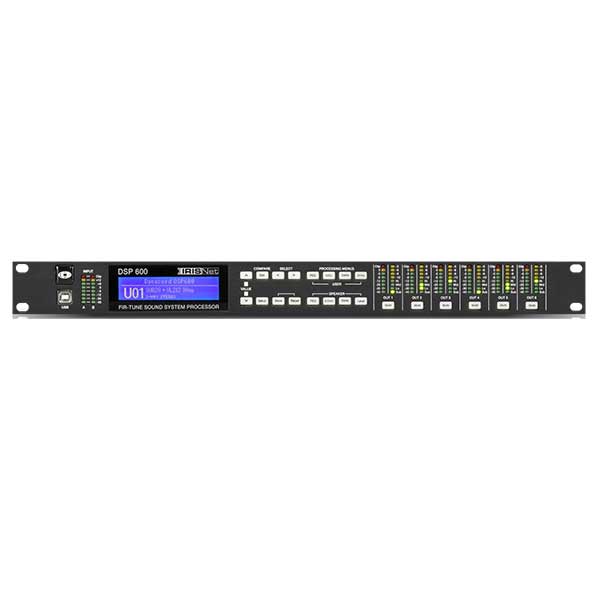

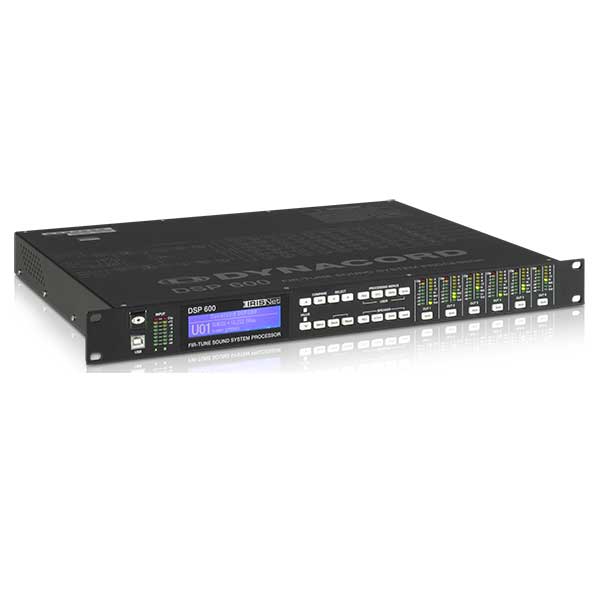

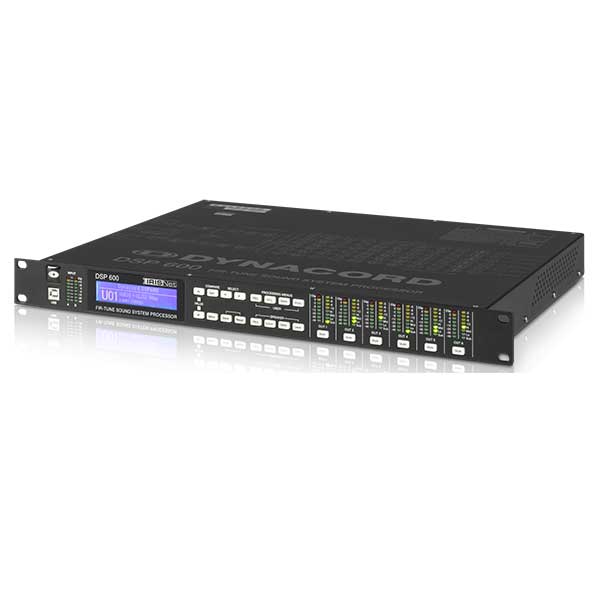

Цифровой процессор звука Dynacord DSP 600

Цифровой процессор звука Dynacord DSP 600

DSP 600 - цифровой звуковой системный процессор 2 аналоговых входа, 2 цифровых AES / EBU входа и 6 аналоговых выходов. Высокоточные FIR фильтры, разные алгоритмы защиты акустических систем, многоуровневые задержки.

DSP 600 устанавливает новые стандарты для цифровых системных процессоров. Функция FIR-TUNE позволяет использовать как стандартные кроссоверы так и FIR-фильтры. Настройка и управление процессором возможна как с передней панели так и удалённо с помощью IRIS-Net программного обеспечения.

Доступные функции DSP 600:

• Настройка и управление через Ethernet или USB
• Встроенные два порта Ethernet для соединения цепи устройств
• Кнопки доступа для редактирования параметров на передней панели
• Объём памяти 90 пресетов (60 заводских пресетов, 30 программируемых пресетов пользователя)
• FLASH память для программного обеспечения или обновления прессетов через Ethernet или USB
• Порт управления для вызова прессетов
• Input / светодиодный индикатор входного уровня и пиков
• Output/ кнопка Mute, указатель полосы SUB, LO, MID, HI на каждом канале
• ЖК-дисплей (192x32 точек) с подсветкой
• 6 предварительных конфигураций и одна полностью настраиваемая конфигурация матрицы (2 Х 6)
• Разные уровни доступа (пользователь, массив, АС)
• 512 taps FIR-фильтров для каждого выхода
• 48 битный алгоритм фильтров (графических, параметрических эквалайзеров)
• Look-ahead Пиковый лимитер и термолимиттер для защиты громкоговорителей
• Генератор сигналов (розовый шум, белый шум, синус)
• Каждый DSP параметр может быть заблокирован и / или скрыт
• Ethernet конфигурация через IRIS-Net Device Scan
• 24 бит AD / DA конвертер, 116 дБ динамический диапазон
• Переключаемая чувствительность входа -6 дБ
• Настройка с помощью ПО IRIS-Net, визуализация передаточной функции системы с помощью DYNACORD speaker settings.
• Напряжение100 - 240 В AC, 50 - 60 Гц
• Потребляемая мощность 25 Вт
• Аналоговые входы 2 x XLR IN, электронно-симметричные 2 x XLR THRU OUT, электронно-симметричные
• Цифровые входы 1 x XLR AES/EBU IN1 x XLR AES/EBU THRU OUT
• Цифровой аудио формат AES3, 32 кГц - 192 кГц частота дискретизации
• Номинальное входное напряжение 1.55 В / +6 дБ
• Максимальное входное напряжение (аналоговый аттенюатор -6 дБ отключен)17.3 В / +27 дБ
• Входное сопротивление 10 кОм
• Ослабление синфазного сигнала -85 дБ @ 1 кГц (типичное)
• А/Ц преобразование 24-бит, сигма-дельта
• Аналоговые выходы 6 x XLR OUT, электронно-симметричные
• Номинальное выходное напряжение1.55 В / +6 дБ
• Максимальное выходное напряжение 8.7 В / +21 дБ
• Выходное сопротивление 50 Ом
• Ц/А преобразование 24-бит, сигма-дельта
• Частотный диапазон 20 Гц - 22 кГц (+/-0.5 дБ)
• КНИ< 0.002 % (22 Гц - 22 кГц)
• Динамический диапазон116 дБ (A-взвешенный)
• USB тип B на передней панели (для подключения к ПК) Ethernet2 x RJ-45 порты, 100 MB, (Switch)
• Порт управления для вызова прессетов 1 x 6-pole Euro block
• Частота дискритизации 48 кГц
• Разрядность 24-бит
• Внутренняя обработка сигнала 48-бит с удвоенной точностью
• Параметры обработки сигнала EQ, 31-полосный графический эквалайзер, задержки, маршрутизация, кроссовер, 512 Taps FIR-фильтр, Термолимиттер,Уровень, Полярность, Генератор сигналов Эксплуатационные температурные условия 0 °C - 40 °C
• Габариты (ШxВxГ) 483 x 356.1 x 43.6 мм
