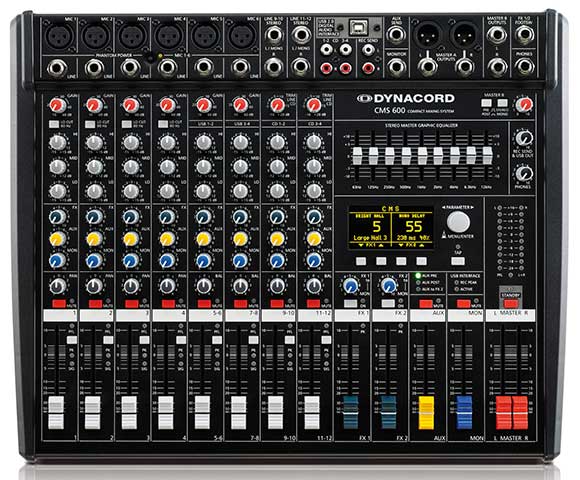

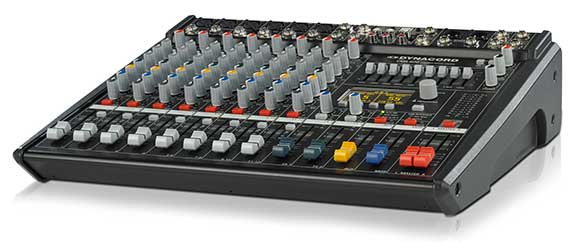

Микшерный пульт Dynacord CMS 600-3

Микшерный пульт Dynacord CMS 600-3

• Первоклассные компоненты – все фейдеры и потенциометры торговой марки ALPS
• Простое интуитивное управление
• 2 независимых процессора эффектов со 100 заводскими и 20 пользовательскими пресетами с возможностью полного редактирования
• Профессиональный цифровой интерфейс USB 2.0 (4 входа / 4 выхода) для подключения к компьютеру
• Стерео-эквалайзер в мастер-секции
• Большой контрастный OLED-дисплей
• Вес 8 кг
• Отличительной особенностью секции микширования является конфигурации каналов 4 + 4. В дополнение к стандартной конфигурации 6 моно-каналов Mic/Line и 2 линейных стерео-канала, CMS 600-3 оснащен двумя цифровыми стерео-входами (по USB), сигналы с которых автоматически направляются на каналы 5-6 и 7-8. Таким образом, вы получаете 4 стерео-канала, что должно особенно понравиться диджеям.
• 8 линеек фейдоров:
• 4 входных канала Mic/Line
• 2 входных канала Mic/Line, совмещенные со стерео-USB входами
• 2 входных линейных стерео-канала
• Входы Mic 1 – 6 оснащены регуляторами усиления и фантомным питанием с возможностью отключения. Каналы 9/10 и 11/12 оснащены регуляторами уровня входного сигнала. Каналы с 1 по 4 оснащены обрезными НЧ-фильтрами на 80 Гц с возможностью отключения. На всех каналах установлены 3-полосные эквалайзеры Lo, Mid, Hi. Посылы: FX (пост-фейдер); AUX (с общим переключателем пре- и пост-фейдер) и MON (пре-фейдер). Также каждый канал оснащен регуляторами Balance/ Panorama, переключателями Mute и PFL, фейдером регулировки громкости и светодиодными индикаторами пиков и наличия сигнала.
• Мастер-секция
• Мастер-секция оснащена правым и левым мастер-фейдерами, фейдерами FX1, FX2, AUX и MON, графическим 9-полосным стерео-эквалайзером, а также цифровым процессором эффектов с двумя DSP по 100 заводских и 20 пользовательских изменяемых пресетов.

Технические характеристики

• Каналы (моно + стерео) : 4 + 4
• Микрофонные входы (XLR) : 6
• Дополнительные выходы (MON, FX, AUX) : 1 Pre, 1 Post, 1 Pre/Post переключаемый
• Уровень усиления микрофонного канала (моно) : +10 – + 60 дБ
• Уровень усиления каналов LINE/CD/USB (стерео) : +10 – + 20 дБ по USB фиксированное усиление
• Коэффициент нелинейных искажений при 1 кГц, MBW=80кГц:
• Микрофонный вход – Л/П мастер-выход, +16dBu : < 0,005%
• АЧХ, -3 дБ
• любой вход - любой выход микшера : 15 Гц - 70 кГц

Чувствительность входов, все регуляторы в макс. положении

• MIC : -74 dBu (155 μV)
• LINE (Mono) : -54 dBu (1.55 mV)
• LINE (Stereo) : -34 dBu (15.5 mV)
• CD (Stereo) : -34 dBu (15.5 mV)

Максимальный уровень

• Входы MIC : +12 dBu
• Моно-входы LINE : +31 dBu
• Стерео-входы LINE : +30 dBu
• Все другие входы : +22 dBu
• Все другие выходы : +22 dBu
• Эквивалентный входной шум, микрофонный вход, А-взвешенное, 150 Ом : -130 dBu

Шум, входы каналов – Л/П мастер-выходы, А-взвешенное

• Мастер-фейдер в нижнем положении : -100 dBu
• Мастер-фейдер в нулевом положении, фейдер канала в нижнем положении : -92 dBu
• Мастер-фейдер в нулевом положении, фейдер канала в нулевом положении, усиление канала – единица : -82 dBu

Эквалайзер

• Низкочастотный шельф : +/-15 дБ / 60 Гц
• Среднечастотный пиковый, моно-входы : +/-12 дБ / 2,4 кГц
• Среднечастотный пиковый, стерео-входы : +/-12 дБ / 2,4 кГц
• Высокочастотный шельф : +/-15 дБ / 12 кГц
• Мастер эквалайзер, 9-полосный (63 Гц, 125 Гц, 250 Гц, 500 Гц, 1 кГц, 2 кГц, 4 кГц, 6,3 кГц, 12 кГц) : +/- 10 дБ / Q = 1,5 - 2,5
• Обрезной НЧ-фильтр, моно-входы : 80 Гц, 18 дБ/окт
• Голосовой фильтр, моно-входы : отключаемый
• Фильтр подавления обратной связи, MON 1/2 : 70 Гц – 7 кГц, Notch-фильтр, -9 дБ
• Блоки эффектов : 2 мультиэффект-процессора 24/48-бит
• Пресеты эффектов : 100 заводских + 20 пользовательских, Tap-Delay
• Дистанционное управление : Педаль, MIDI
• Дисплей : 128 x 64 пикселей, OLED

Цифровой аудио-интерфейс

• Каналы : 4 входных / 4 выходных
• АЦ/ЦА-преобразователи : 24-бит
• Частоты семплирования : 44,1 / 48 / 88,2 / 96 кГц
• ПК-интерфейс : USB 2.0, “мама” тип B
• MIDI-интерфейс (вход/выход) : 5-контактный разъем DIN
• Защита выходов : AUX, MON, MASTER A L/R
• Импульсный блок питания : Защита по напряжению, от перегрева
• Фантомное питание, отключаемое : 48 В DC
• Параметры сети : 100 В .. 240 В AC, 50 Гц .. 60 Гц
• Потребление энергии (без лампы подсветки) : 35 Вт
• Габаритные размеры, (ШxВxГ, без крышки) : 416,9 х 109,6 х 347,8 мм
• Масса (без крышки) : 5,8 кг
