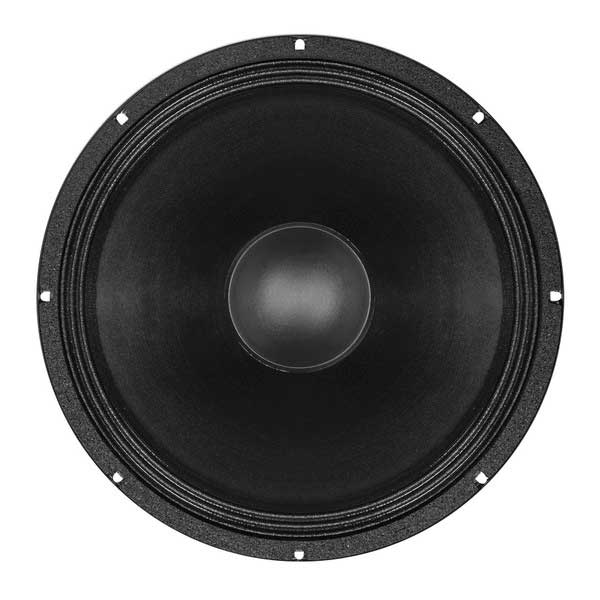

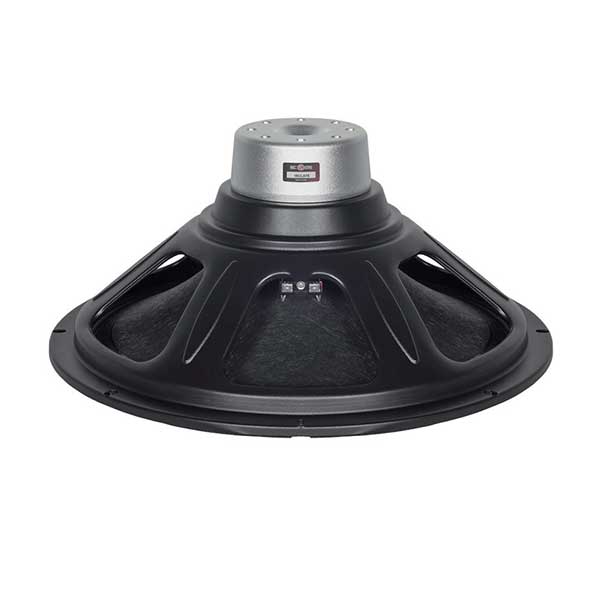

НЧ драйвер B&C 15CLA76

Низкочастотный драйвер B&C 15CLA76

Низкочастотный драйвер B&C 15CLA76 - легкий и эффективно спроектированный, с алюминиевой звуковой катушкой, покрытой высокотемпературной медью, высокой чувствительностью и более плавным откликом на высоких частотах. Мощность непрерывной программы 700 Вт.Звуковая катушка CCAW 76 мм (3 дюйма). 40 - 3000 Гц отклик. Чувствительность 99 дБ. Вентилируемый зазор звуковой катушки для снижения компрессии мощности. Серия CLA конкурентоспособная по цене с ферритовыми драйверами, предлагающими аналогичные характеристики.

Технические характеристики:

• Номинальный диаметр 380 мм (15,0 дюйма)
• Номинальное сопротивление 8 Ом
• Минимальное сопротивление 6 Ом
• Номинальная мощность 400 Вт
• Продолжительная мощность 800 Вт
• Чувствительность (1 Вт / 1 м) 99,0 дБ

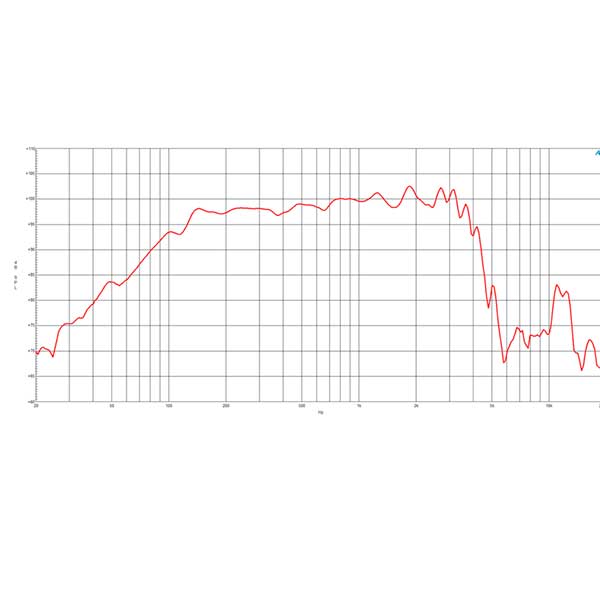

• Частотный диапазон 40 - 3000 Гц
• Диаметр звуковой катушки 76 мм (3.0 дюйма)
• Материал обмотки CCAW
• Материал формы Стекловолокно
• Глубина намотки 16 мм (0,75 дюйма)
• Глубина магнитного зазора 11 мм (0,43 дюйма)
• Плотность потока 1,2 Тл

Дизайн:

• Объемная форма Triple Roll
• Форма конуса Экспоненциальный
• Материал магнита  Неодимовый
• Обработка диффузора НЧ-динамика WP водонепроницаемость передней стороны

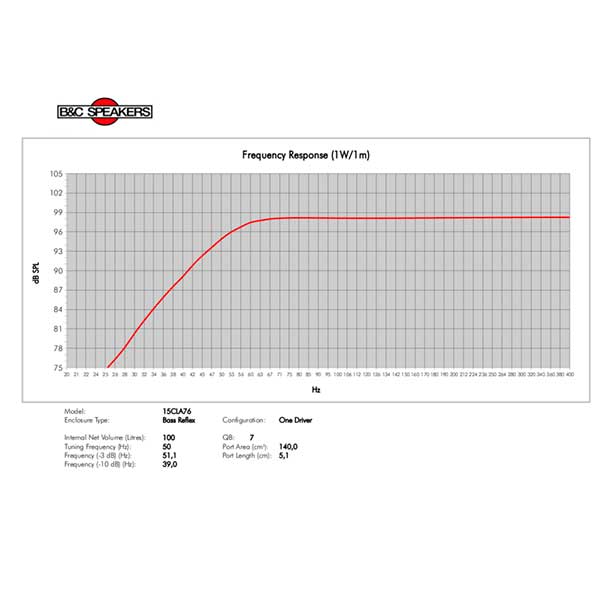

• Рекомендуемый корпус 100,0 дм3 (3,53 фут3)
• Рекомендуемая настройка 40 Гц

Параметры:

• Fs 42 Гц
• Re 5,2 Ом
• Qes 0,31
• Qms 6.9
• Qts 0,3
• Vas 176,0 дм3 (6,22 фут3)
• Sd 855,0 см2 (132,5 дюйма2)
• η₀ 3,5%
• Xmax 5.5 мм
• Xvar 7,5 мм
• Mms 93,0 г
• Bl 21,0 Txm
• Le 0,5 мГн
• EBP 129 Гц

Размеры и  вес:

• Общий диаметр 388 мм (15,31 дюйма)
• Диаметр окружности болта 374 мм (14,72 дюйма)
• Диаметр выреза в перегородке 353,0 мм (13,9 дюйма)
• Глубина 171 мм (6,73 дюйма)
• Толщина фланца и прокладки 11 мм (0,43 дюйма)
• Объем воздуха, занимаемый драйвером 4,4 дм3 (0,15 фут3)
• Вес нетто 3,9 кг (7,0 фунта)
• Масса брутто 5,2 кг (8,1 фунта)
• Транспортная коробка  440x425x224 мм (16,73 × 16,73 × 8,82 дюйма)

Инструкция B&C 15CLA76 низкочастотный драйвер (eng.)
