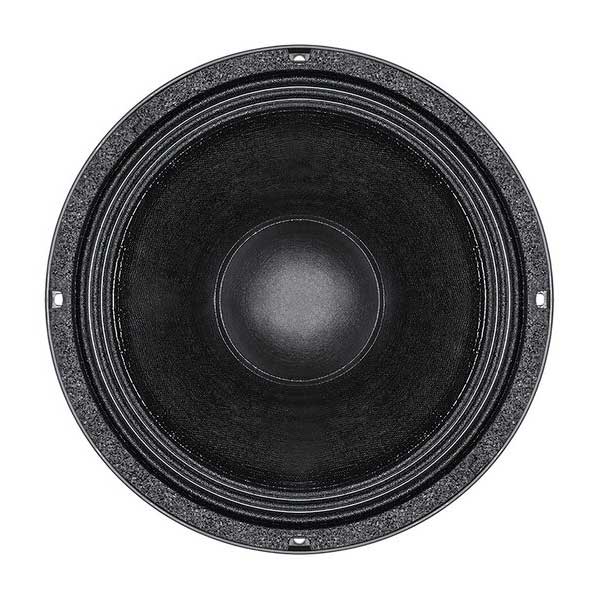

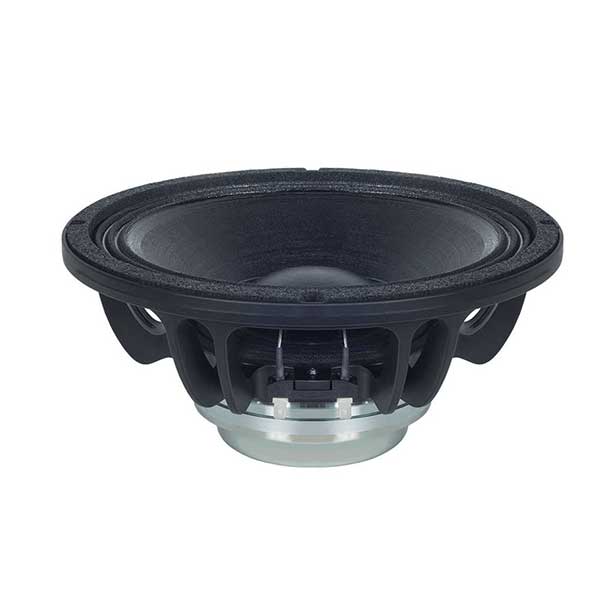

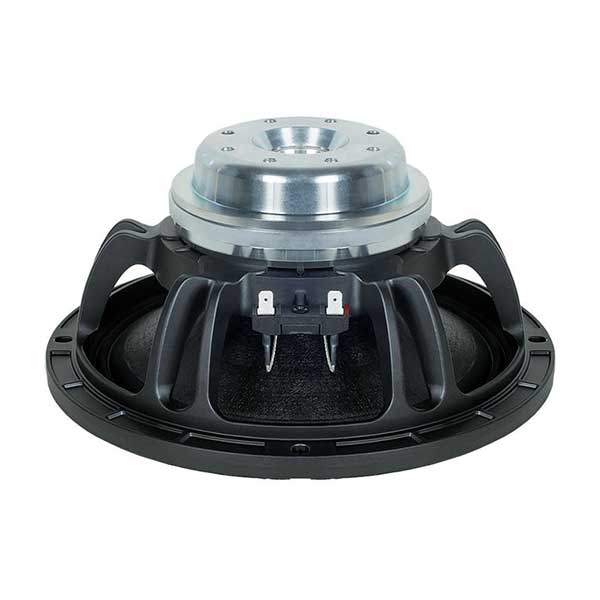

НЧ драйвер B&C 10NW76

Низкочастотный драйвер B&C 10NW76

Низкочастотный драйвер B&C 10NW76 - легкий и мощный драйвер с неодимовым магнитом. Мощность непрерывной программы 800 Вт. Звуковая катушка с алюминиевым проводом, покрытым медью, 76 мм (3 дюйма). 65 - 3500 Гц отклик. 96,3 дБ чувствительность. Алюминиевое демодулирующее кольцо для очень низкого искажения. Вентилируемый зазор звуковой катушки для снижения мощности.

Технические характеристики:

• Номинальный диаметр 250 мм (10,0 дюйма)
• Номинальное сопротивление 8 Ом
• Минимальное сопротивление 6.6 Ом
• Номинальная мощность 400 Вт
• Продолжительная мощность 800 Вт
• Чувствительность (1 Вт / 1 м) 96,3 дБ

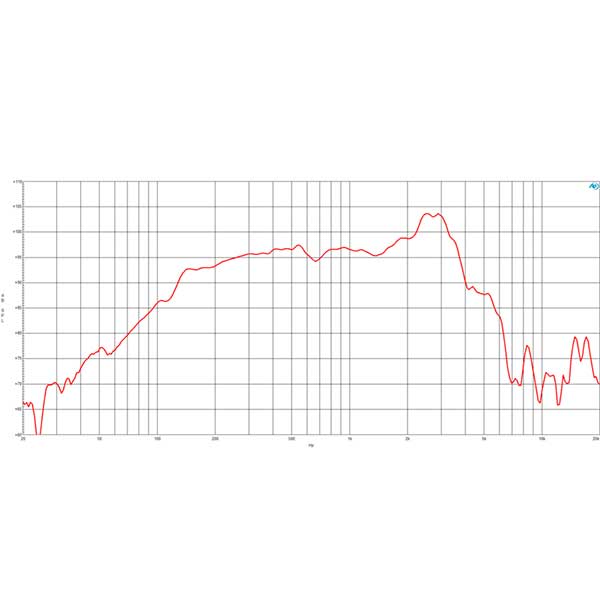

• Частотный диапазон 65 - 3500 Гц
• Диаметр звуковой катушки 76 мм (3,0 дюйма)
• Материал обмотки CCAW
• Материал формы Стекловолокно
• Глубина намотки 18,5 мм (0,73 дюйма)
• Глубина магнитного зазора 10,0 мм (0,39 дюйма)
• Плотность потока 1,35 Тл

Дизайн:

• Объемная форма Triple Roll
• Форма конуса Криволинейная
• Материал магнита Неодимовый внутренний патрон
• Конструкция полюса Т-полюс
• Обработка диффузора НЧ-динамика WP водонепроницаемая передняя сторона

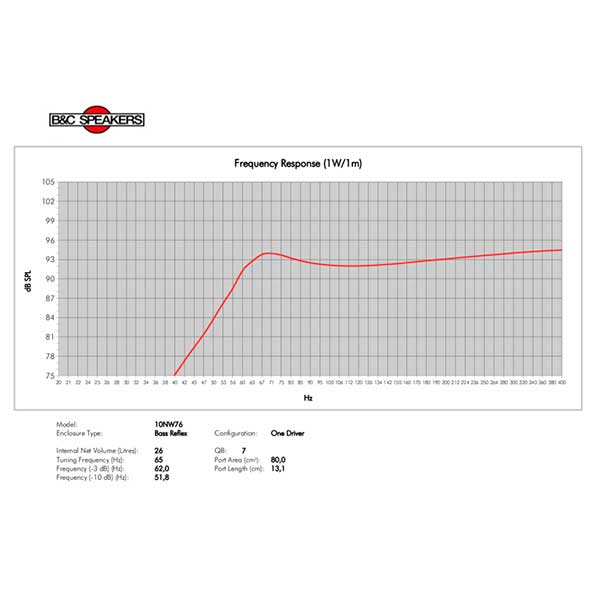

• Рекомендуемый корпус 26,0 дм3 (0,92 фут3)
• Рекомендуемая настройка 65 Гц

Параметры:

• Fs 67 Гц
• Re 5,5 Ом
• Qes 0,27
• Qms 7,8
• Qts 0,26
• Vas 17,6 дм3 (0,62 фут3)
• Sd 320,0 см2 (49,6 дюйма2)
• η₀ 1,85%
• Xmax 6,8 мм
• Xvar 7,0 мм
• Mms 47,0 г
• Bl 20,0 Txm
• Le  0,38 мГн
• EBP 248 Гц

Размеры и  вес:

• Общий диаметр 261 мм (10,28 дюйма)
• Диаметр окружности болта 246 мм (9,69 дюйма)
• Диаметр выреза в перегородке 233,0 мм (9,17 дюйма)
• Глубина 119 мм (4,69 дюйма)
• Толщина фланца и прокладки 13 мм (0,51 дюйма)
• Объем воздуха, занимаемый драйвером 1,5 дм3 (0,05 фут3)
• Вес нетто 2,7 кг (5,95 фунта)
• Транспортная коробка 295x314x175 мм (11,61 × 12,36 × 6,89 дюйма)

Инструкция B&C 10NW76 НЧ драйвер (eng.)
