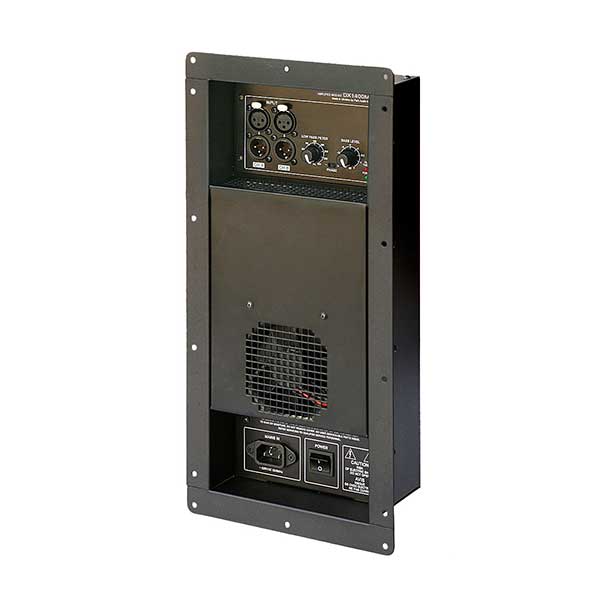

DX1400MB Сабвуферный усилительный модуль
Сравнительные характеристики: Усилительные модули Park audio
Конструктивно модуль представляет собой моноблок. Все элементы конструкции смонтированы на одной несущей панели и помещены в кожух, который выполняет защитные функции и обеспечивает углубленную посадку модуля в корпус акустической системы.
Питание к модулю подводится с помощью отсоединяемого сетевого кабеля.
Структура модуля:
- источник питания;
- усилитель мощности;
- входной блок.
Импульсный. Позволяет получать высокую выходную мощность при минимальном весе модуля.
Цифровой усилитель мощности (класс «D») имеет высокий КПД и малое тепловыделение, а также, за счет высокой частоты коммутации транзисторов выходного каскада обеспечивает качество звукового сигнала на уровне лучших аналоговых усилителей.
Охлаждение модуля (усилителя мощности и источника питания) осуществляется с помощью вентилятора. Система охлаждения обеспечивает надежное охлаждение модуля во всем диапазоне рабочих температур (5 - 35°С). В модуле предусмотрено двухрежимное охлаждение с плавным изменением интенсивности. При нормальных климатических условиях и низком уровне выходной мощности вентилятор полностью отключен, что обеспечивает полное отсутствие акустического шума. При работе модуля с большой выходной мощностью, а также в условиях повышенной температуры окружающей среды, при соответствующем нагреве охлаждающего радиатора происходит включение вентилятора, после чего интенсивность охлаждения плавно изменяется по мере роста температуры.
При возникновении коротких замыканий выхода или при перегрузке усилителя мощности модуля, вызванной резким уменьшением сопротивления нагрузки, срабатывает система защиты, которая отключает выходной сигнал на 0,5 секунды с последующим его плавным восстановлением.
Схемотехника модуля обеспечивает отсутствие щелчков и помех от переходных процессов в момент включения/выключения. Защита акустической системы (в которую устанавливается модуль) от повреждения постоянным током обеспечивается источником питания модуля, который выключается в случае появления на выходе усилителя мощности модуля постоянного напряжения или мощных низкочастотных колебаний. При этом полностью гаснет вся индикация, в том числе и индикатор POWER.
Обеспечивает надежную защиту и бесперебойную работу модуля в случае его перегрева. До температуры охлаждающего радиатора 50°С вентилятор охлаждения полностью отключен. При достижении охлаждающим радиатором температуры 50°С включается вентилятор охлаждения на минимальный режим. При дальнейшем повышении температуры происходит плавное увеличение интенсивности охлаждения, которая достигает своего максимума при 70°С. При этом при 65°С включается встроенный оптоэлектронный (не вносящий искажений в усиливаемый сигнал) Clip-limiter, который снижает уровень поступающего на вход усилителя мощности сигнала. При этом появляется слабое свечение индикатора термозащиты. Дальнейшее повышение температуры еще больше снижает уровень сигнала, о чем свидетельствует более интенсивное свечение индикатора термозащиты.
При аварийных ситуациях и перегрузке снижает уровень входного сигнала, не внося в него искажений.
После включения усилитель мощности модуля плавно изменяет коэффициент усиления от нуля до максимального значения, что обеспечивает плавное нарастание громкости звука.
Состоит из двух светодиодных индикаторов, один из которых индицирует включение питание, а второй – режим перегрузки усилителя мощности модуля и срабатывание системы термозащиты.
Состав:
- регулятор уровня;
- два линейных входа (XLR female);
- два линейных выхода (XLR male);
- регулятор частоты среза разделительного фильтра нижних частот;
- переключатель фазы выходного сигнала.
Входы модуля – симметричные.
Линейные выходы модуля включены параллельно соответствующим линейным входам, т.е. контакты входного соединителя XLR female подключены к одноименным контактам соответствующего соединителя XLR male. Это дает возможность использовать модуль в качестве разветвителя сигнала (например, для подачи его на активные акустические системы-сателлиты). Сам же модуль усиливает суммированный сигнал со входов двух каналов.
Регулятор уровня изменяет уровень сигнала, подаваемый на усилитель мощности модуля.
Регулятор частоты среза разделительного фильтра нижних частот позволяет установить верхнюю частоту полосы пропускания усилительного модуля (от 80 до 350Гц).
Переключатель фазы выходного сигнала предоставляет возможность изменения фазы сигнала на 180° (инверсия) для наиболее оптимального согласования фазы излучения субвуфера (в который установлен данный модуль) с другими акустическими системами звукоусилительного комплекса.
В модуле установлены:
- обрезной фильтр верхних частот четвертого порядка (крутизна спада сигнала - 24 дБ/октава)
- плавно регулируемый разделительный фильтр нижних частот второго порядка (крутизна спада сигнала – 12 дБ/октаву).
Обрезной фильтр верхних частот предназначен для устранения паразитных низкочастотных составляющих сигнала, которые не могут воспроизводиться акустической системой.
В базовой модели модуля установлен обрезной фильтр верхних частот с частотой настройки 45 Гц.
Разделительный фильтр нижних частот предназначен для ограничения усиливаемого диапазона частот в соответствии с особенностью применения модуля в акустических системах-субвуферах.
Частота среза разделительного фильтра может плавно устанавливаться регулятором в диапазоне от 80 Гц до 350 Гц.
Обеспечивают параметрическую коррекцию частотной характеристики модуля. Коррекция может осуществляется на трех частотах с установкой соответствующих ширины полосы (добротности) и «подъема/завала» каждой частоты. Установки коррекции осуществляются на предприятии-изготовителе по согласованию с заказчиком.
