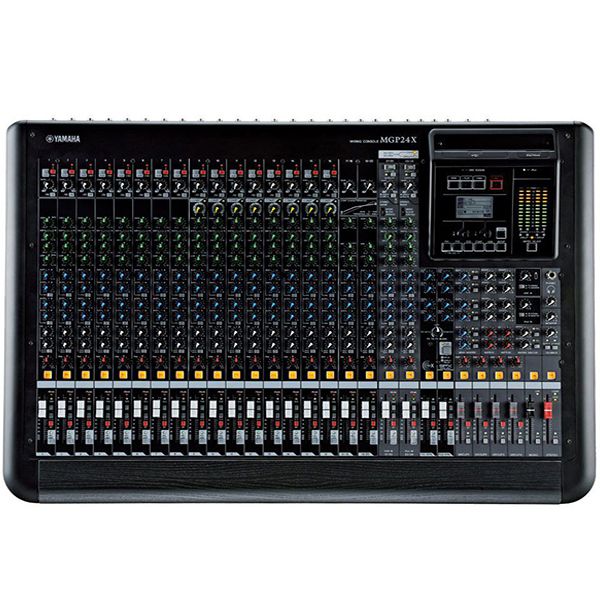

Yamaha MGP-24X концертный микшер

Yamaha MGP-24X концертный микшер

Инструкция Yamaha MGP-24X/Yamaha MGP-32X

Компания Yamaha на выставке во Франкфурте Pro Light & Sound 2013  представила новые 24 и 32-канальные концертные микшеры MGP24X и MGP32X. Модели имеют соответственно 16 и 24 микрофонных входа с поддержкой фантомного питания 48 В, 4 стерео входа, 3-полосный мастер-компрессор, процессоры эффектов FX1:REV-X и FX2:SPX, интерфейс USB Audio с поддержкой iOS-устройств и устройств хранения информации, 3-полосный эквалайзер X-Pressive и 31-полосный графический эквалайзер. Функциями микшера можно управлять с iOS-устройств , с помощью бесплатного ПО, и возможно  воспроизведение звуковых файлов непосредственно с USB-накопителей с помощью встроенного плеера.

 Напомним, что линейка MGP была представлена в прошлом году двумя младшими моделями MGP12X и MGP16X (12- и 16-канальным соответственно), которые уже успели завоевать популярность и получить массу положительных отзывов на рынке. Теперь Yamaha ожидаемо представляет 24- и 32-канальные версии MGP24X и MGP32X, которые не только имеют большее количество каналов, но и оснащены массой новых интересных функций. Кроме этого, управляющее iOS приложение MGP Editor заметно повзрослело и теперь Позволяет значительно больше.

 Прошло уже более 40 лет с момента выпуска первой профессиональной микшерной консоли компании Yamaha - модель PM200 появилась в 1972 году. В этом году также отмечается 25-летие выпуска нашего первого в истории цифрового микшера, модели DMP7. Это не просто совпадение. За этим знаменательным событием мы внедряем новый новаторский продукт, который представляет собой новый принцип для компактных профессиональных микшерных консолей: серия MGP.

Основываясь из нашем многолетнем опыте в разработке инновационного аналогового оборудования премиум класса, мы разработали новые микрофонные предусилители Class A для профессионального использования в записывающем оборудовании класса High End. Используя инверсную схему Дарлингтона, наши новые микрофонные предусилители D-PRE имеют богатое и гладкое звучание, что придает серии MGP существенное преимущество перед любой другой микшерной консолью в своем классе. В нашей собственной разработке X-Pressive EQ - эквалайзере Yamaha, нам удалось получить аналоговую подлинность, разгадав таинственный секрет выразительного звучания классических аналоговых модулей эквализации.

 В основу компактной конфигурации MGP мы взяли новый новаторский подход к использованию цифровых технологий в аналоговом микшере, добавив высококачественные эффекты, интеграцию с iPod / iPhone и превосходную функциональность "Stereo Hybrid Channel" к теплоте и музыкальности звучания аналогового пульта. Серия MGP представляет идеальный баланс технологий, которые являются сердцем и душой выдающихся достижений компании Yamaha в профессиональном аудио.

 Когда дело доходит до аудио инжиниринга и усиления звука, приговор один - ничто не сравнится с теплом и музыкальностью аналогового звучания. Внедрив современные цифровые технологии в процесс развития нашего профессионального аналогового оборудования, MGP - это следующий шаг в эволюции компактных профессиональных микшерных консолей.

 D-PRE

 Предусилитель - это то место, где начинается работа со звуком, и в конечном счете определяется характер и качество Вашего общего микса. Значение этого важнейшего первого шага вдохновило нас на разработку наиболее "жирно" и "тепло" звучащего предусилителя  - нашего нового микрофонного преампа D-PRE. Изначально предназначенные для использования в звукозаписывающем оборудовании Yamaha класса high end, эти студийного класса микрофонные предусилители Class A используют инверсную схему Дарлингтона многокомпонентной и многослойной конфигурации, чтобы получить больше мощности при более низком импедансе. Это означает, что характер, глубина и ощущение исходного сигнала будет передаваться с "жирным", естественным звучанием басов и гладкими, натуральными верхами. Откройте заново для себя любимый микрофон или инструмент, захватив весь спектр Вашей музыкальной экспресии. С фантомным 48В питанием для каждого канала и звучанием, которое не найти в компактных микшерах сегодня эти дискретные микрофонные преампы студийного класса Class A выделают консоли MGP отдельно от остальных, создавая качественно новый класс приборов.

 X-Pressive EQ

 Всем известно, что винтажные эквалайзеры звучат замечательно, но не все знают, почему. На протяжении разработки инновационных VCM (Virtual Circuit Modeling) эффектов, используемых в наших профессиональных цифровых консолях, мы сфокусировались на воссоздании теплоты и музыкальности звучания классических винтажных эквалайзеров. Благодаря нашему скрупулезному моделированию оригинальных схем некоторых из самых востребованных модулей эквализации из прошлого, мы обнаружили характерные Х-образные частотные кривые, уникальные для этих приборов - и в конечном счете являющиеся ключами к разгадке подлинности и уникальности их звучания. Больше, чем просто средство настройки вашего микса, точный отклик и очень крутые спады высоких и низких частот делает X-pressive EQ мощным инструментом в формировании звука инструмента, который существенно переопределяет роль, которую играет в эквалайзер в звукоусилении. Никогда прежде вклад в общее звучание не был настолько значительным, обеспечивая полный контроль над каждым аспектом Вашей звуковой палитры.

 Компрессоры "1-knob Comp"

 Инновация от Yamaha - компрессоры с одной ручкой управления в настоящее время становятся все более популярными в компактных микшерных пультах. Эти интеллектуальные компрессоры добавляют оптимальную компрессию для различных входных источников при помощи всего одного регулятора - меньше хлопот при установке и настройке сложного дополнительного оборудования. MGP оснащены нашими новыми усовершенствованными компрессорами со светодиодной индикацией, позволяющей визуально контролировать, когда активируется компрессор в каждом из каналов.

 Металлические корпуса

 Прочность и надежность уже не проблема с новыми пультами MGP. С надежными, ударопрочными стальными корпусами с порошковым напылением MGP готовы к суровым испытаниям дорогой. Лаконичный дизайн контурирован для оптимального конвекционного охлаждения, долгого срока службы компонентов внутри, тогда как внутреннее отделение источника питания от аналоговых схем помогает снизить шумы. Более того, размещение ручек управления над поверхностью корпуса гарантирует, что какое-либо воздействие или давление на ручки будет поглощено корпусом и не затронет платы или потенциометры.

 Интегрированные рэковые крепления (MGP12X / MGP16X)

 С интегрированными рэковыми креплениями MGP вполне удовлетворяет требованиям как стационарных, так и портативных задач, обеспечивая безопасность и стабильную защиту Вашей консоли. Прочность и привлекательный дизайн дает Вам возможность использовать консоль как в рэковой, так и настольной конфигурации с беспроблемной установкой, экономящей время и усилия.

 Встроенный универсальный источник питания

 Вы можете подключиться и уверенно работать в любом регионе с сетевым напряжением от 100В до 240В благодаря нашим высокоэффективным внутренним универсальным источникам питания. Благодаря мультивольтажному дизайну, MGP обеспечивают беспроблемную эксплуатацию в потенциально ненадежных местах с изменяющимися уровнями сетевого напряжения. Внутренний блок питания также упрощает монтаж в рэковую стойку без использования громоздкого выносного адаптера и дополнительных соединений.

 Гибридный канал

 40-летний опыт работы с профессиональными микшерными консолями привел Yamaha к созданию нового подхода в звукоусилени в эпоху цифровых технологий: Stereo Hybrid Channel. Под аналогового стиля кнопками и энкодерами серии микшерных пультов MGP лежит сложная цифровая система управления, в которой объединены традиционное аналоговое ощущение с функциональностью, которую могут предложить только цифровые технологии. Серия MGP использует мощную фирменную DSP обработку Yamaha, чтобы обеспечить три основные функции, которые являются необходимыми как в стационарных, так и концертных задачах использования. Сохраняя аналоговую простоту во всем дизайне серии MGP, каждая из этих функций легко доступна одним нажатием на кнопку. Оснащенный 3-полосным эквалайзером с параметрической серединой для управления всеми нюансами звука и высокопроизводительными АЦ/ЦА конвертерами, Stereo Hybrid Channel предлагает уникальную функциональность и превосходное звучание.

 - Приоритетный Дакер

     Неоценимую возможность для задач, которые требуются как речевых программах, так и в фоновой музыке дает Приоритетный Дакер, позволяет микрофону иметь приоритет над другими источниками звука автоматически, как только Вы начинаете говорить в микрофон. Как только Вы перестаете говорить, другие источники звука возвратятся к исходному уровню, поэтому нет необходимости в операторе для этой простой, но очень ценной функции. Вы можете настроить ослабление других источников звука в зависимости от Ваших предпочтений.

 - Левеллер

     Этот интеллектуальный компрессор автоматически выравнивает различные по уровню источники звука, обеспечивая более приятные впечатления от прослушивания. Идеально подходит для небольших мероприятий без необходимости в операторе пульта. DSP алгоритм Yamaha позволяет прослушивать различную по уровню музыку, не беспокоясь о колебании уровней громкости, которое может отвлечь Ваших слушателей.

 - Стерео панорама

     Функция стерео панорамы сужает панораму стереофонического источника звука, так что слушатели на большой площади (зала или помещения с распределенной системой звукоусиления) могут наслаждаться комфортом прослушивания суммированных стерео сигналов. Это особенно полезно для инсталляционных задач с фоновой музыкой. Использование любой из двух оптимизированных настроек - MONO и BLEND гарантирует, что все слушатели находятся в "золотой середине", предоставляя наиболее оптимально смешанный звук на все пространство, где звучит фоновая музыка.

Двойной процессор эффектов

В MGP серии микшерных пультов мы предлагаем два раздельных процессора эффектов студийного класса для обогащения вашей звуковой палитры, при этом с простым и интуитивным управлением. High End ревербератор Yamaha REV-X предлагает три превосходных и очень музыкальных эффекта реверберации: Hall, Room и Plate - впервые (!) в аналоговом микшере Yamaha. Для более широких возможностей по формированию звука известный цифровой процессор эффектов SPX предоставляет полезный выбор из 16 передовых цифровых эффектов с редактируемыми параметрами. Оба процессора могут использоваться одновременно, давая Вам широкий спектр инструментов для обогащения вашей звуковой палитры.

 Интерфейс для iPod / iPhone

 - Интегриуйте Apple устройства в Ваш MGP

 В ответ на растущий спрос на совместимость с i-устройствами, интеграция с iPod / iPhone в MGP предлагает больше, чем просто воспроизведение. Подключаясь, устройство Apple превращается в удобный контроллер, давая Вам более подробный контроль над параметрами консоли MGP.

 Yamaha iOS MGP Editor

 MGP Editor - это бесплатное программное обеспечение, которое дает Вам дополнительный контроль в DSP настройках консоли через ваш iPod / iPhone. С помощью простого и интуитивно понятного графического интерфейса, MGP Editor дает Вам дополнительный детальный контроль над параметрами эффектов REV-X и SPX, а также Гибридными каналами (Дакер, Левеллер) и настройками воспроизведения iPod / iPhone. Для моделей MGP32X и MGP24X доступны настройка графического эквалайзера и мультибенд компрессора. Так же возможно воспроизведение плейлистов из библиотеки iTunes.

 Графический Эквалайзер

 Новый графический эквалайзер в приложении MGP Editor имеет два режима - 14-полосный и т.н. 9-полосный Flex EQ. Оба могут так же управляются и со встроенного дисплея MGP24X / 32X. Flex EQ пришел из профессиональных цифровых консолей Yamaha серии CL. С одной стороны ограничивая количество рабочих полос для усиления или аттенюации, с другой появляется возможность максимально повысить добротность фильтров до 1/3-октавных полос. Это позволяет точно использовать фильтрацию именно там, где она необходима. Общее количество полос равно 31, где доступно 9 рабочих 1/3-октавных полос. Кроме этого, поиск и аттенюация нежелательных частот, где возникает эффект обратной связи прост и быстр при помощи смещенных регуляторов гейна, отмечающих уязвимые частоты до возникновения нежелательного эффекта.

 Мультибенд Компрессор

 Консоли MGP32X и MGP24X являются первыми в своем классе микшерами, оснащенными мастер компрессорами в стерео шине. На выбор доступны стандартный (COMP) и трехполосный (Multi-band) мастер компрессоры. Использование мастер компрессора позволяет путем уменьшения общего динамического диапазона сигнала создать более цельное и сбалансированное звучание в любой обстановке, а так же защитить акустические системы от резких скачков уровня. Для удобства работы доступно 8 сцен памяти (3 предустановленных и 5 пользовательских), которые возможно быстро вызывать из памяти как с непосредственно с консоли, так и из приложения MGP Editor.

 Высококачественное цифровое воспроизведение

 Микшеры MGP серии оснащены встроенным USB-портом для подключения, зарядки Вашего iPod или iPhone и воспроизведения музыки. Прямое цифровое соединение обеспечивает гораздо более высокий уровень качества с большей детализацией и четкостью, чем могут предоставить обычные аналоговые входы.

 Воспроизведение и запись с USB-флеш устройства

 Функция записи позволяет напрямую записывать звук на USB флеш носитель. Возможно выбирать выходы Stereo Out или Matrix Out 1 / 2 в качестве источника, а так же выбирать формат WAV или MP3. Воспроизведение аудиофайлов с USB флеш носителя так же возможно. Его можно маршрутизировать в гибридный канал или мониторный выход.

 * MGP Editor можно скачать с App Store компании Apple бесплатно.

* Apple, логотип Apple, и iPad являются торговыми марками компании Apple Inc, зарегистрированной в США и других странах.

Технические характеристики:

Количество каналов: 24 входа (16 mono + 4 stereo)

Группы: 4 + Стерео шина

AUX    6 AUX посылов + 2 FX посыла

MATRIX    1 Matrix выход

Эффекты DSP: FX1:REV-X(8 PROGRAM, PARAMETER control)/ FX2:SPX(16 PROGRAM, PARAMETER control)

Микрофонные входы: MIC: 16 (INPUTS HPF: 100Hz 12dB/oct)

Фантомное питание: +48В поканально

Линейные входы: 16 mono + 4 stereo, INSERT: 16 RETURN: 1 stereo

Цифровые интерфейсы: USB Device, iPod / iPhone

Коэффициент гармоник: 0.02% (20Гц-20кГцz@ +14dBu)

Частотный диапазон: +0.5/-1.0дБ 20Гц - 20кГц, при номинальном выходном уровне @1кГц

Уровень помех и шумов

Эквивалентный входной шум: -128 dBu

Остаточный выходной шум: -94 dBu

Взаимное проникновение каналов: -74дБ @ 1kHz

Питание: 100-240В 50Гц/60Гц

Потребление: 86Вт макс

Размеры: 819 х 169 х 565мм

Вес: 15.5кг (34.2lb)
