YAMAHA TF3 Цифровой микшерный пульт

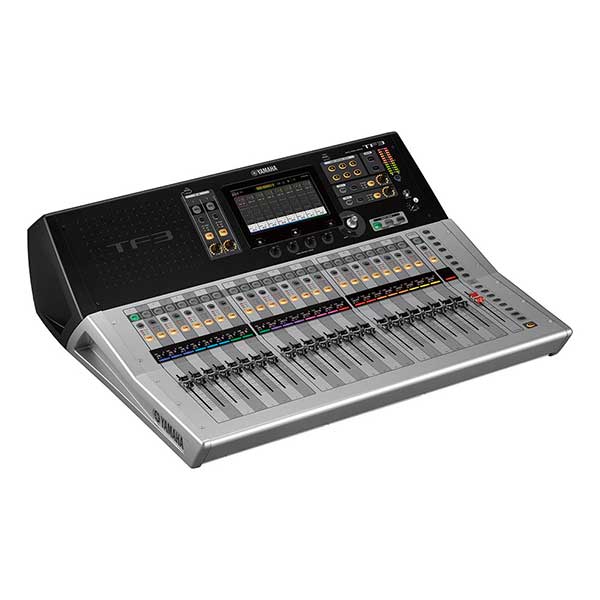

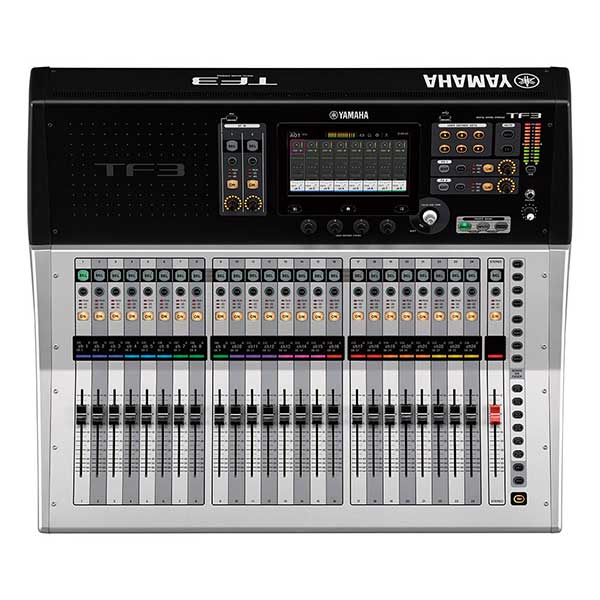

Цифровой микшерный пульт YAMAHA TF3

В устройствах серии TF использован тот же сетевой протокол Dante, что и в цифровых консолях Yamaha старшего поколения, для обеспечения точной синхронизации, малого времени цифровой задержки, низкого джиттера и высокой точности сэмплирования. Помимо высокой производительности, Tio1608-D даёт возможность построения системы из нескольких коммутационных блоков.

Большое количество входов и ручного управления в компактной консоли, подходящей для широкого спектра применения.

Технические характеристики :

• 25 моторизированных фейдера (24 канальных + 1 мастер)
• 48 входных микшируемых каналов (40 моно + 2 стерео + 2 возврата)
• 20 шин AUX (8 моно + 6 стерео) + стерео + sub
• 8 DCA групп с Roll-out
• 24 аналоговых XLR/TRS комбинированных микрофон/линия входа + 2 аналоговых RCA стерео линейных входа
• 16 аналоговых XLR выходов
• 34 х 34 цифровых канала для записи/воспроизведения посредством USB 2.0 + 2 х 2 для USB накопителей
• 1 слот расширения для карты аудиоинтерфейса NY64-D

• Конфигурация фэйдеров : 24 + 1 (Мастер)
• Возможности микширования
• Входные каналы: 48 (40 моно + 2 стерео + 2 возврат)
• Шины Aux: 20 (8 моно + 6 стерео)
• Стерео шины: 1
• Шины Sub: 1
• Функции входных каналов: 8 групп DCA

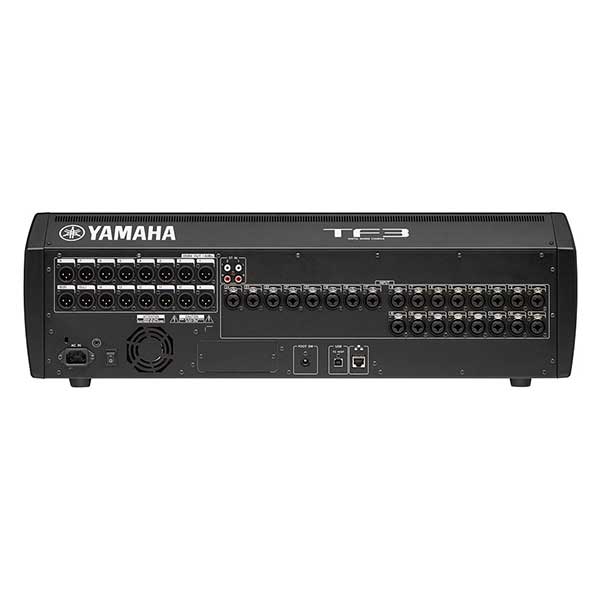

Входы/выходы

• Входы: 24 мик/лин (комб. XLR/TRS) + 2 стерео лин. (RCA)
• Выходы: 16 (XLR)
• Слоты расширения : 1
• Встроенный процессор эффектов: DSP 8 эффектов + 10 GEQ
• Порт USB: USB аудиоинтерфейс 34x34, 2-дорожечная запись на USB-накопитель

Общие характеристики:

• Частота дискретизации Внутр.: 48 кГц
• Задержка сигнала: Менее 2.6 мс, от входа до выхода, частота дискретизации=48 kHz
• Фэйдер: 100 мм, моторизированные, разрешение 10-bit, от +10 дБ до –138 дБ, положение –∞ дБ есть у всех фейдеров
• Коэффициент нелинейных искажений: Менее 0.05% 20 гЦ –20 кГц при +4 дБ отн. уровня, на 600 Ом, от входа до выхода OMNI, Gain в положении Min.
• Диапазон воспроизводимых частот: 20 Гц - 20 кГц по уровню +0,5 - 1,5 дБ, при +4 дБ отн. уровня на частоте 1 кГц от входа до выхода OMNI
• Динамический диапазон: 110 дБ типично ЦА конвертор, 107 дБ типично от входа до выхода OMNI, Gain в положение Min,

Уровень собственного шума

• Эквивалентный шум на входе: -128 дБ отн. уровня эквивалентный шум на входе, Gain в положении Max.
• Остаточный выходной шум:-85 дБ отн. уровня остаточный выходной шум, ST master выключен
• Перекрестные искажения: -100 дБ*, смежные каналы вход/выход OMNI, Gain в положение Min.
• Требования к питанию: 100–240 В, 50/60 Гц
• Потребляемая мощность: 110 Вт
• Габариты (ШхВхГ): 716х225х599 мм
• Вес без упаковки: 17 кг
• Аксессуары: Руководство пользователя, кабель питания, информация для загрузки программы Cubase AI
• Дополнительные опции: Комплект для монтажа в рэк RK5014, карта расширения, ножной переключатель (FC5)
• Прочее: Температура эксплуатации: от 0 до 40 °C, Температура хранения: от -20 до 60 °C
