YAMAHA TF1 Цифровой микшерный пульт

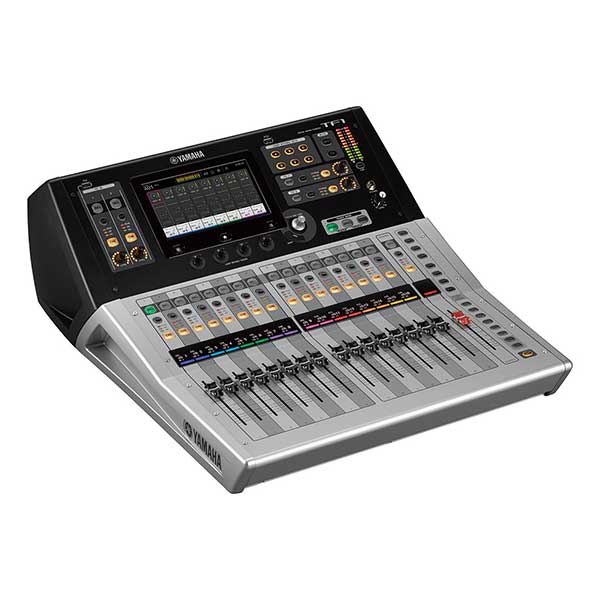

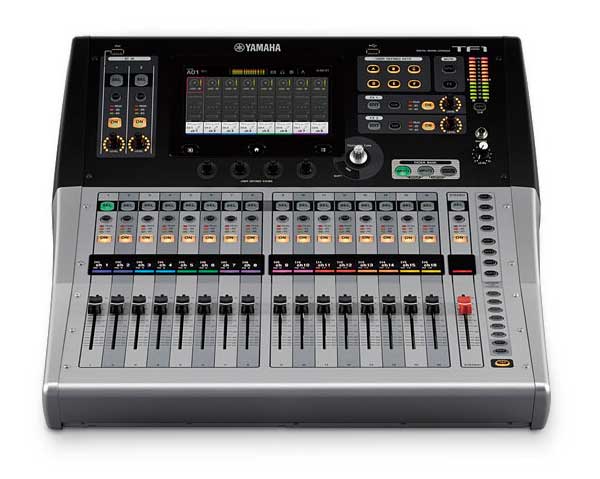

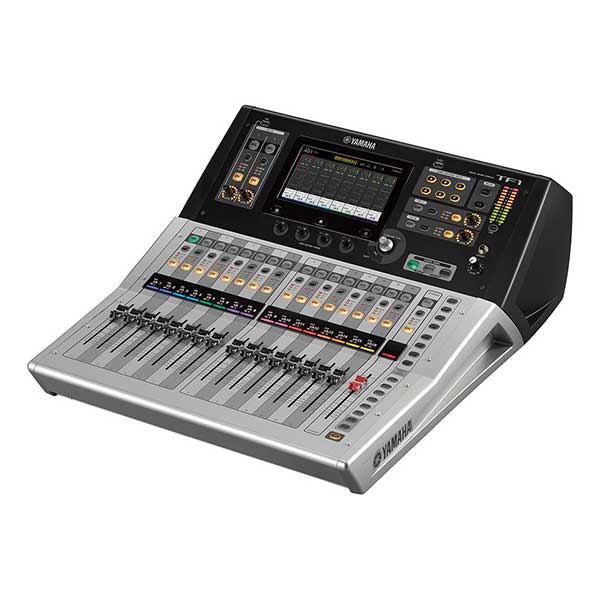

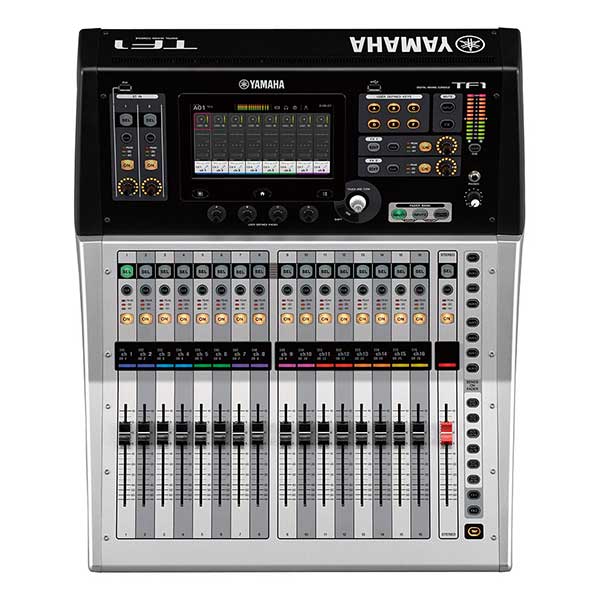

Цифровой микшерный пульт YAMAHA TF1

Серия TF включает в себя три консоли с 32, 24 и 16 входными моноканалами и моторизованными фейдерами, а также одним моторизованным мастер-фейдером. Все модели имеют два типа стереовходов, которые позволяют подключать iPad, iPhone, «флэшки» и другие USB-устройства, компьютер или аналоговые источники сигнала. Состояние всех вышеперечисленных входов, а также двух выделенных каналов возврата эффектов, можно отслеживать непосредственно на панели управления. Аналоговые входы на задней панели имеют микрофонные предусилители Yamaha D-PRE с сохраняемыми параметрами — на цифровых консолях такая возможность реализована впервые. Это позволяет извлекать из сохраненной в памяти сцены наряду с другими установками микшера и предыдущие настройки предусилителей, что очень удобно, когда, например, во время концерта требуется быстрая перестройка всей консоли. В дополнение к своим высоким эксплуатационным характеристикам, идеально отвечающим требованиям к обработке живого звука, консоли серии TF легки и компактны, удобны для переноски и занимают мало места

Компактная, портативная модель, которую можно установить в рэк, предлагает впечатляющие работоспособность и универсальность, что является большой редкостью для небольших систем.

Технические характеристики :

• 17 моторизированных фейдеров (16 канальных + 1 мастер)
• 40 входных микшируемых каналов (40 моно + 2 стерео + 2 возврата)
• 20 шин AUX (8 моно + 6 стерео) + стерео + sub
• 8 DCA групп с Roll-out
• 16 аналоговых XLR/TRS комбинированных микрофон/линия входов + 2 аналоговых RCA стерео линейных входа
• 16 аналоговых XLR выходов
• 34 х 34 цифровых канала для записи/воспроизведения посредством USB 2.0 + 2 х 2 для USB накопителей
• 1 слот расширения для карты аудиоинтерфейса NY64-D
• Конфигурация фэйдеров : 16 + 1 (Мастер)
• Возможности микширования
• Входные каналы: 40 (32 моно + 2 стерео + 2 возврат)
• Шины Aux: 20 (8 моно + 6 стерео)
• Стерео шины: 1
• Шины Sub: 1
• Функции входных каналов: 8 групп DCA

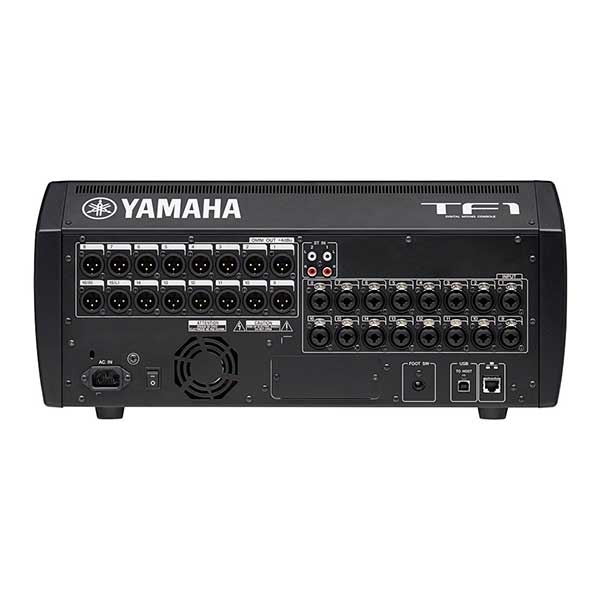

Входы/выходы

• Входы: 16 мик/лин (комб. XLR/TRS) + 2 стерео лин. (RCA)
• Выходы: 16 (XLR)
• Слоты расширения : 1
• Встроенный процессор эффектов: DSP8 эффектов + 10 GEQ
• Порт USB: USB аудиоинтерфейс 34x34, 2-дорожечная запись на USB-накопитель

Общие характеристики:

• Частота дискретизацииВнутр.: 48 кГц
• Задержка сигнала: Менее 2.6 мс, от входа до выхода, частота дискретизации=48 kHz
• Фэйдер: 100 мм, моторизированные, разрешение 10-bit, от +10 дБ до –138 дБ, положение –∞ дБ есть у всех фейдеров
• Коэффициент нелинейных искажений: Менее 0.05% 20 гЦ –20 кГц при +4 дБ отн. уровня, на 600 Ом, от входа до выхода OMNI, Gain в положении Min.
• Диапазон воспроизводимых частот: 20 Гц - 20 кГц по уровню +0,5 - 1,5 дБ, при +4 дБ отн. уровня на частоте 1 кГц от входа до выхода OMNI
• Динамический диапазон: 110 дБ типично ЦА конвертор, 107 дБ типично от входа до выхода OMNI, Gain в положение Min,

Уровень собственного шума

• Эквивалентный шум на входе: -128 дБ отн. уровня эквивалентный шум на входе, Gain в положении Max.
• Остаточный выходной шум-85 дБ отн. уровня остаточный выходной шум, ST master выключен
• Перекрестные искажения: -100 дБ*, смежные каналы вход/выход OMNI, Gain в положение Min.
• Требования к питанию: 100–240 В, 50/60 Гц
• Потребляемая мощность: 100 Вт
• Габариты(ШхВхГ): 510х225х599 мм
• Вес без упаковки: 13.5 кг
• Аксессуары: Руководство пользователя, кабель питания, информация для загрузки программы Cubase AI
• Дополнительные опции: Комплект для монтажа в рэк RK5014, карта расширения, ножной переключатель (FC5)
• Прочее: Температура эксплуатации: от 0 до 40 °C, Температура хранения: от -20 до 60 °C
