Коаксиальный динамик EIGHTEEN SOUND 15NCX750H/8

Коаксиальный динамик EIGHTEEN SOUND 15NCX750H/8

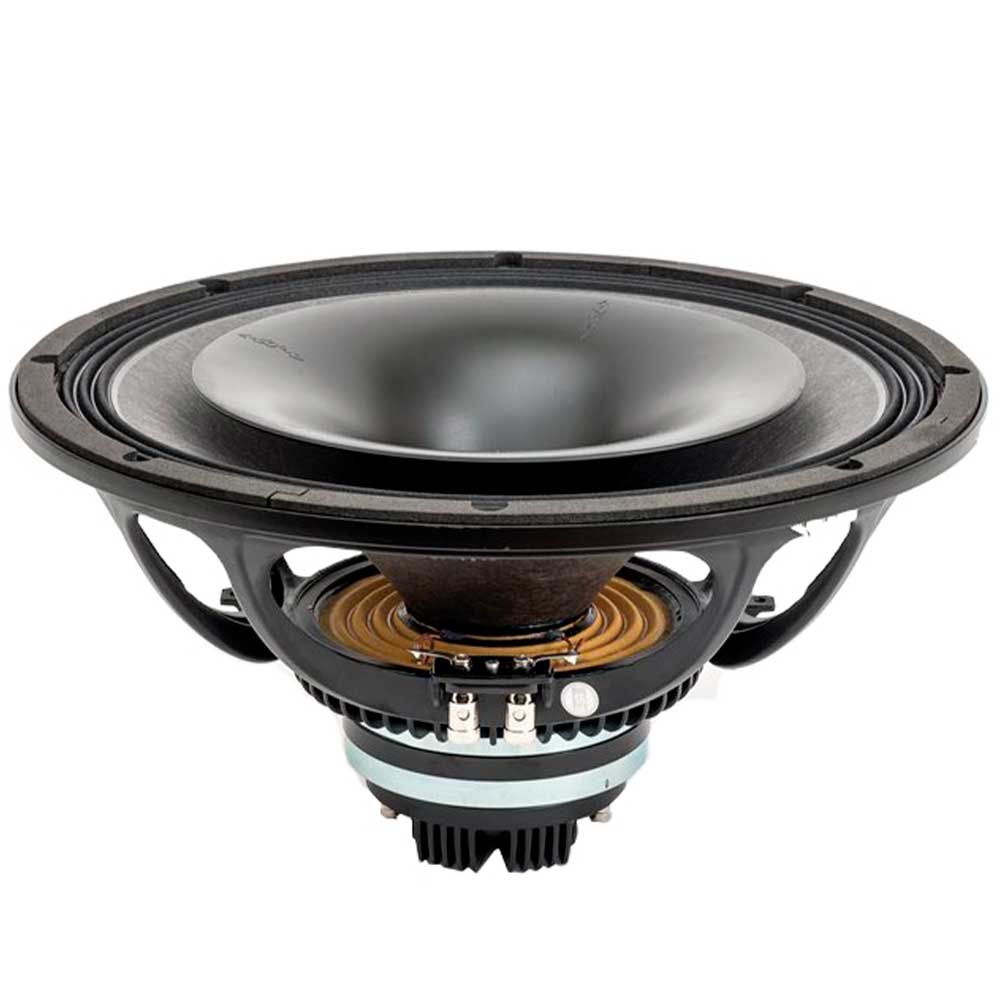

15NCX750H - это 15-дюймовый неодимовый коаксиальный преобразователь, предназначенный для использования в компактных  корпусах и сценических мониторах размером до 40 л с углом дисперсии 70 X 50 градусов.

Низкочастотный конус криволинейного профиля обеспечивает плавный отклик в заданном диапазоне частот благодаря высокому демпфирующему составу. Медная звуковая катушка НЧ 75 мм (3 дюйма) использует  Технология многослойной звуковой катушки (ISV). Низкие искажения и качество звука дополнительно улучшаются благодаря алюминиевому демодулирующему кольцу (технология SDR), которое выравнивает сопротивление НЧ и фазу при постоянной передаче мощности.

Оснащен фирменным гибридным радиальным фазовым разъемом tangerine, встроенным высокочастотным компрессионным приводом, который был разработан таким образом, чтобы обеспечить плавный, когерентный волновой фронт на входе рупора во всех рабочих диапазонах частот при высоком уровне технологичности изготовления. Фазный штекер с коротким отверстия и высокое значение коэффициента засветки обеспечивают низкие искажения и значительное улучшение воспроизведения средне-высоких частот. Медная втулка снижает значение индуктивности выше 10 кГц, улучшая линеаризацию фазы и импеданса.

В узле высокочастотной диафрагмы диаметром 2,4 дюйма используется высокопрочный, обработанный при высокой температуре формирователь звуковой катушки Nomex, соединенный непосредственно с титановой диафрагмой на ее верхнем изгибном крае, что обеспечивает расширенную передачу частотной энергии. Это улучшает линейность и демонстрирует непревзойденную надежность по сравнению с прямым прежним соединением. Для максимального сцепления профиля конуса была выбрана специальная конструкция выходного профиля ВЧ .

Конструкция с одним неодимовым магнитом высокой мощности делает 15NCX750H легким динамиком для своего класса производительности - всего 5,1 кг.

Предусмотрен специальный пассивный перекрестный фильтр XO15NCX, что делает этот коаксиальный динамик neo готовой к использованию системой преобразователей.

Благодаря широкому использованию мощных аудиосистем на мероприятиях на открытом воздухе, возможность выступать в неблагоприятные погодные условия являются дополнительной ключевой особенностью 15NCX750H. Это было достигнуто с помощью эксклюзивных процессов обработки конусов и магнитных пластин, которые повышают устойчивость к коррозии и делают конус водоотталкивающим.

Особенности :

• Средняя чувствительность 97 дБ НЧ/ 109 дБ ВЧ SPL 1 Вт/1 м
• Неодимовый двигатель с одним магнитом
• Максимальная программная мощность 800 Вт НЧ - 240 Вт ВЧ
• 75 мм (3”) многослойная звуковая катушка НЧ с чередованием (ISV)
• Алюминиевое демодулирующее кольцо (SDR) для минимального искажения низких частот
• 60 мм (2,4 дюйма) Высокочастотная мембрана из чистого титана
• Высокочастотная звуковая катушка с намотанной по краю алюминиевой лентой (EWAL)
• Высокочастотная медная втулка для уменьшения искажений и повышения выходной мощности
• Плавный отклик по оси включения/выключения 70° x 50°
• Подходит для компактных корпусов и сценических мониторов

Технические характеристики :

• Номинальный диаметр : 380 mm
• Номинальный импеданс : 8 Ω
• Минимальное сопротивление LF : 6.3 Ω

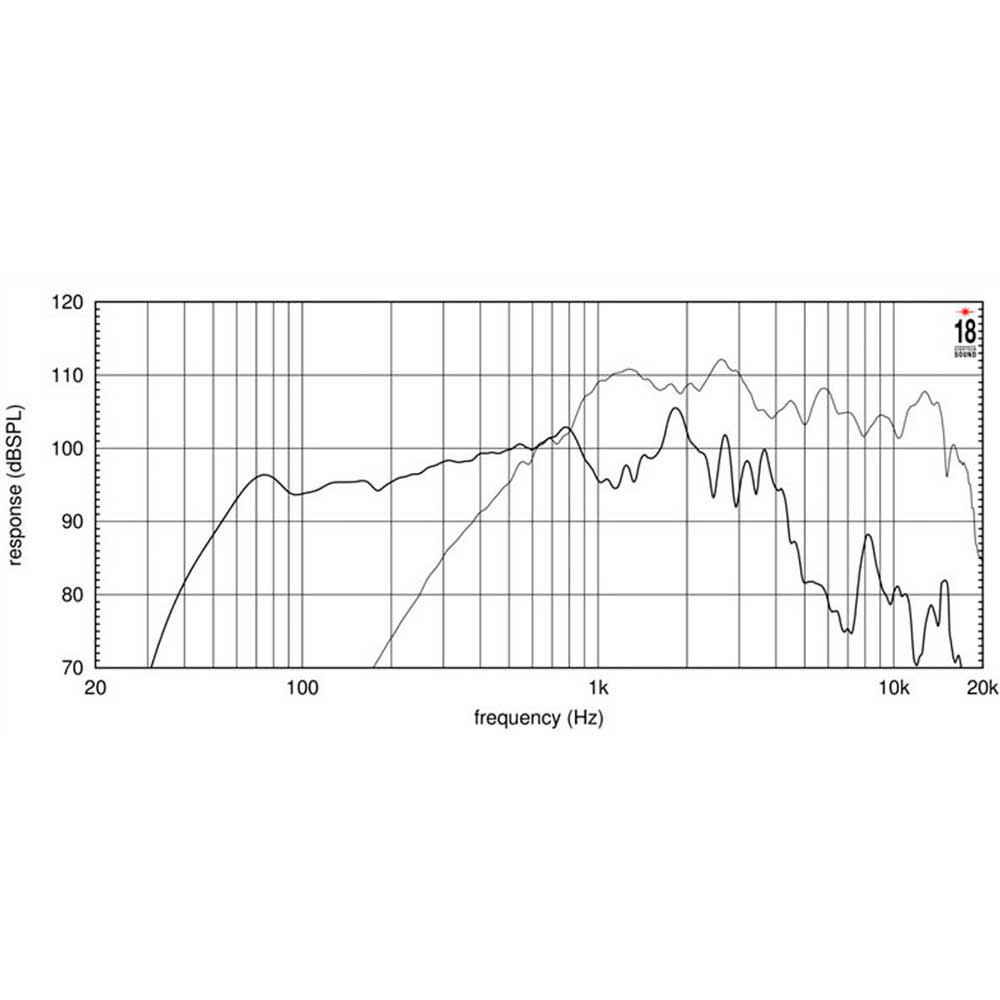

• Диапазон частот : 50 - 4700 Hz
• Угол рассеивания : 70x50 °
• Обработка конуса низкочастотного динамика : Водоотталкивающее средство
• Магнитный материал : Неодимовый

Характеристики ВЧ динамика

• Чувствительность ВЧ : 109.0 dB
• Управление номинальной мощностью ВЧ : 120 W
• Высокочастотная непрерывная регулировка мощности : 240 W
• Диаметр высокочастотной звуковой катушки : 64 mm
• Высокочастотный материал для намотки : Алюминий с намотанной кромкой
• Рекомендуемый кроссовер : 1.2 kHz

Характеристики НЧ динамика

• Чувствительность НЧ : 97.0 dB
• Управление номинальной мощностью НЧ : 400 W
• Низкое энергопотребление в непрерывном режиме : 800 W
• Диаметр звуковой катушки НЧ : 75 mm
• Материал для намотки НЧ : медь

Параметры

• Resonance Frequency : 49 Hz
• Re : 5.4 Ω
• Qes : 0.4
• Qms : 6.32
• Qts : 0.37
• Vas : 141.0 dm3
• Sd : 881.0 cm2
• η₀ : 4.1 %
• Xmax : 5.5 mm
• Mms : 80.6 g
• Bl : 18.5 Txm
• Le : 0.66 mH
• EBP : 122 Hz

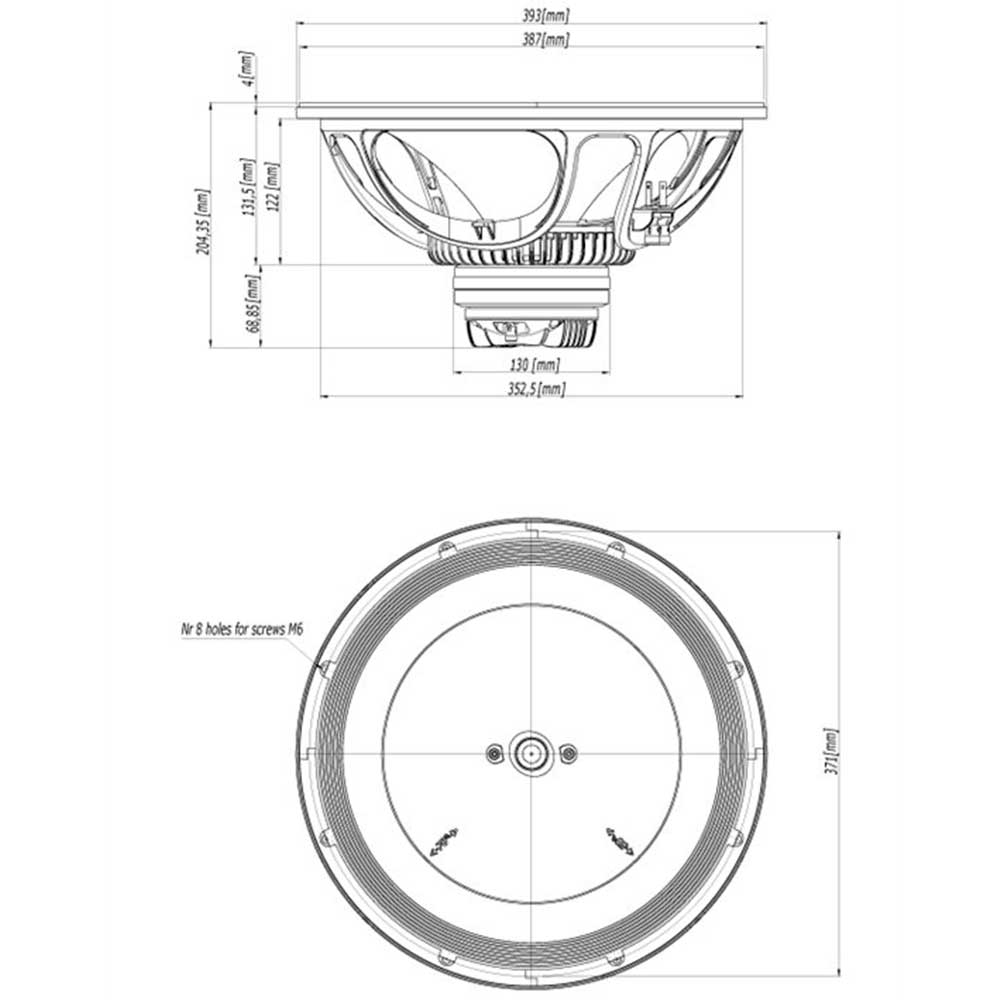

Физические параметры:

• Общий диаметр : 393 mm
• Диаметр окружности : 371 mm
• Диаметр выреза : 360 mm
• Глубина : 185 mm
• Толщина фланца и прокладки : 14 mm
• вес нетто : 5.3 кг
• Вес при транспортировке : 5.3 кг
• Транспортировочная коробка : 405 x 405 x 260 mm
