Профессиональная акустическая система Inter-M SQ-15K

Профессиональная акустическая система Inter-M SQ-15K

Профессиональная акустическая система Inter-M SQ-15K оснащена динамиком НЧ диаметром 15” производства американской компании Eminence и твитером с рупором несимметричной направленности.

Корпуса акустических систем изготавливаются с использованием высокоточных станков с ЧПУ. Для изготовления корпуса применяется плотная панель МДФ толщиной 15 мм с высокой влагостойкостью и долговечностью. Корпус собирается из панелей методом замкового соединения без применения шурупов и металлических скрепляющих скоб. Все швы тщательно подогнаны и проклеены специальным акустическим герметиком.

Для защиты от влаги и механических повреждений акустические системы покрыты рельефным полиуретаном, соответствующим современным европейским требованиям по ограничению использования опасных и вредных веществ в электронном оборудовании и бытовой технике (RoHS). Модель SQ-8K производится в 2 цветовых вариантах: черный и белый. Остальные модели серии окрашены в черный цвет.

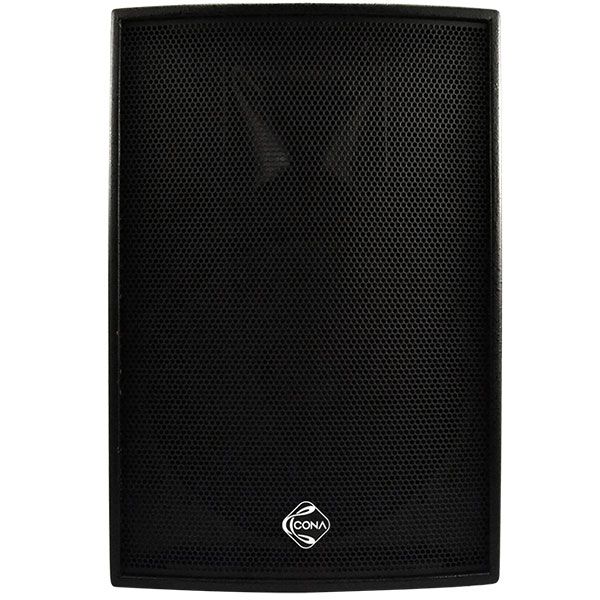

Передняя панель акустической системы защищена металлической решеткой с ячейками шестигранной формы. Подобранное оптимальное соотношение размера ячейки и толщины решетки (1,6 мм) защищает динамик НЧ и минимизирует потери в высокочастотном диапазоне.

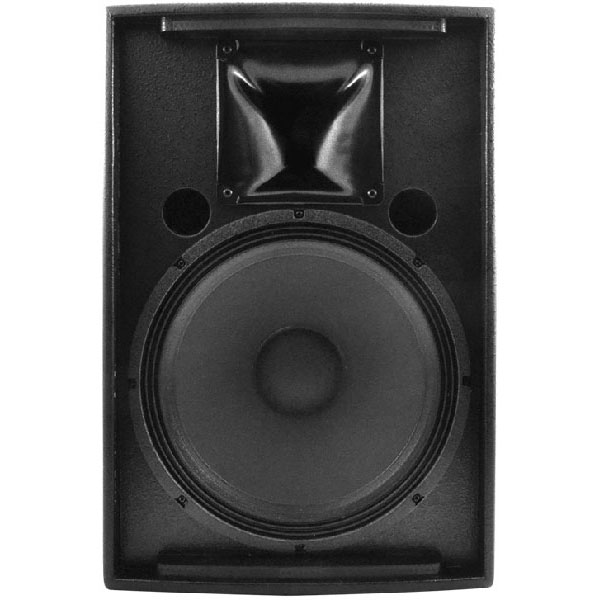

Акустическое оформление корпуса SQ-15K — два симметрично расположенных цилиндрических фазоинвертора. При проектировании фазоинверторов акустических систем использовалось компьютерное моделирование, чтобы оптимизировать воздушные потоки в компактном корпусе и обеспечить высокое качество звучания в области низких частот. Для уменьшения влияния звуковой волны, распространяемой с обратной поверхности диффузора НЧ-динамика, на качество звучания, нижняя часть корпуса проклеена звукопоглощающим материалом.

Одной из главных отличительных особенностей серии является низкочастотный динамик. Компания Inter-M приняла решение использовать в своей линейке акустических систем проверенные НЧ-излучатели американской компании Eminence из серии American Standart. Сама компания Eminence специализируется исключительно на производстве динамических головок для профессиональной, автомобильной и гитарной акустики. Ее изделия стоят в таких известных брендах, как Yamaha, Fender, Gallien-Krueger, Aguilar, Hughes&Kettner, HK Audio, TC Electronic и других.

Штампованная рама НЧ-динамика выполнена из металла в виде усеченного конуса и является достаточно прочной, чтобы как можно меньше передавать вибрацию и колебания на стенки корпуса АС. По внешнему диаметру стальной рамы изнутри и снаружи предусмотрены уплотнительные демпфирующие прокладки для монтажа в корпус. НЧ-динамик имеет подвижный и быстрый диффузор. Для «живого» звучания в качестве материала звукоизлучающей поверхности диффузора используется бумага, а не кевлар или полипропилен. Пылезащитный колпачок также бумажный, но с твердым, защитным покрытием.

С целью подведения достаточно большой мощности к низкочастотному динамику организовано охлаждение его магнитной системы через вентиляционное отверстие в керне. Свободная циркуляция воздуха дополнительно охлаждает катушку. В качестве защиты НЧ-динамика с обратной стороны в глубине вентиляционного тоннеля установлена тонкая металлическая сетка.

Особенности конструкции позволяют осуществлять поворот рупора вокруг своей оси и фиксации в одном из четырех положений, различающихся на 90 градусов.Таким образом, и при горизонтальном, и при вертикальном расположении акустики создаются необходимые зоны покрытия и требуемая направленность ВЧ-излучателя акустической системы.

Для воспроизведения высоких частот используется компрессионный драйвер с титановой диафрагмой. Высокочастотная динамическая головка обеспечивает естественное звучание при минимальных искажениях до 20 кГц включительно.

Асимметричная конструкция рупора твитера ВЧ позволяет изменять угол направленности звукового излучения за счет поворота рупора вокруг своей оси с градацией в 90 градусов. Таким образом, как при горизонтальном, так и при вертикальном расположении акустической системы создаются необходимые зоны покрытия и требуемая направленность ВЧ-излучателя.

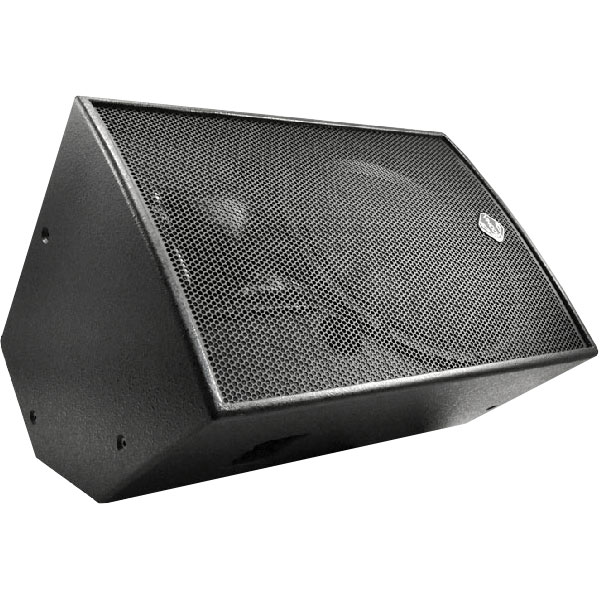

Профессиональная акустическая система серии SQ-K предусматривает несколько вариантов установки и крепления: настольная или напольная установка, настенная установка с помощью кронштейна SB-30HA, установка на регулируемой по высоте стойке TSS-1, а также подвесная установка с использованием монтажных точек. Дополнительная вертикальная грань корпуса позволяет использовать акустическую систему в качестве мониторной.

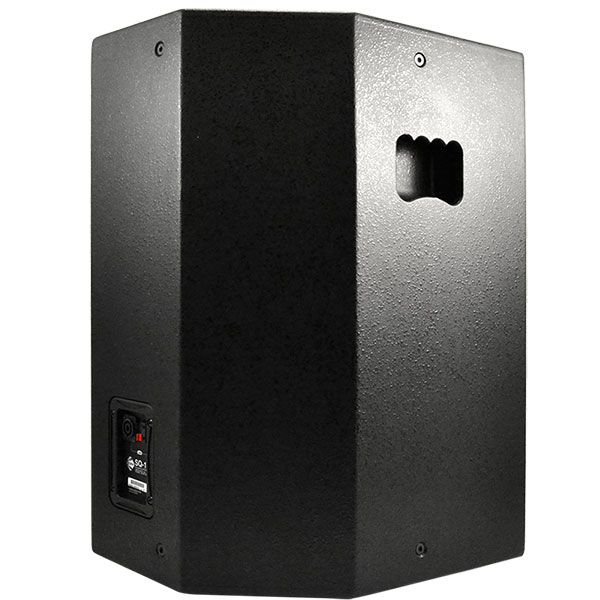

Для соединения акустической системы с усилительным устройством и расширения на задней панели предусмотрен один электрический разъем Speakon NL4 и 2-х клеммный разъем типа push-on, включенных параллельно.

Профессиональная двухполосная акустическая система Inter-M SQ-15K органично впишется в помещениях, где с одной стороны нужно экономить объем, с другой стороны важно получить мощный и глубокий бас. Акустическая система имеет сравнительно небольшие габариты и вписывается практически в любой дизайн. На концертных площадках можно использовать в качестве сценического монитора.

Особенности:

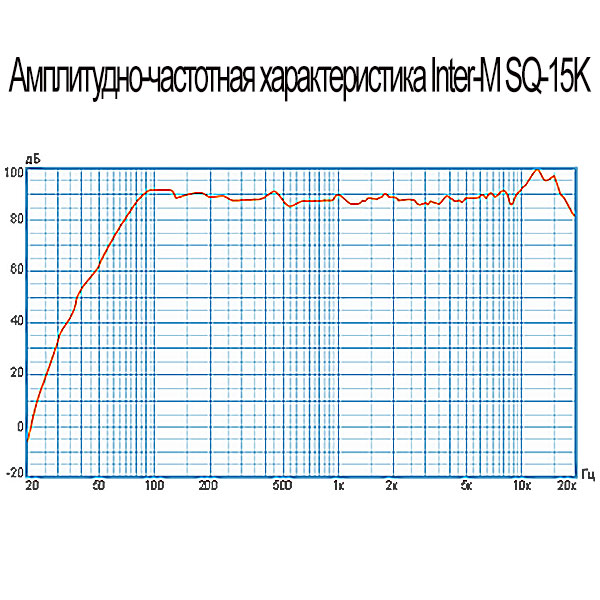

Равномерная АЧХ

• Двухполосная конструкция с фазоинвертором и объёмный корпус системы обеспечивают неискаженное воспроизведение сигналов во всем диапазоне звуковых частот.

Высокая чувствительность

• Мощные динамические головки, отличающиеся эффективностью преобразования, создают большое акустическое давление с широким углом излучения.

Регулируемый угол направленности звукового излучения

• Конструкция рупора твитера ВЧ позволяет изменять угол направленности звукового излучения за счет поворота рупора вокруг своей оси с градацией в 90 градусов.

Разнообразие способов установки

• Допускается несколько вариантов установки акустических систем: настольная или напольная установка, подвесная установка с использованием монтажных точек, установка с помощью кронштейна и на регулируемой по высоте стойке.

Полиуретановое покрытие корпуса

• Прочный корпус с полиуретановым покрытием и металлической защитной решёткой допускает эксплуатацию системы в различных вариантах установки и безопасную транспортировку.

Характеристики Inter-M SQ-15K

• Тип исполнения: двухполосная, пассивная АС
• Тип громкоговорителя: НЧ: динамик Ø 381 мм (15"), ВЧ: твитер Ø 51 мм (2,03")
• Номинальная мощность (AES): 450 Вт
• Максимальная мощность: 1800 Вт
• Входной импеданс: 8 Ом
• Диапазон частот: 54-20000 Гц
• Чувствительность: 102 дБ
• Максимальный уровень звукового давления,(SPL): 134,6 дБ

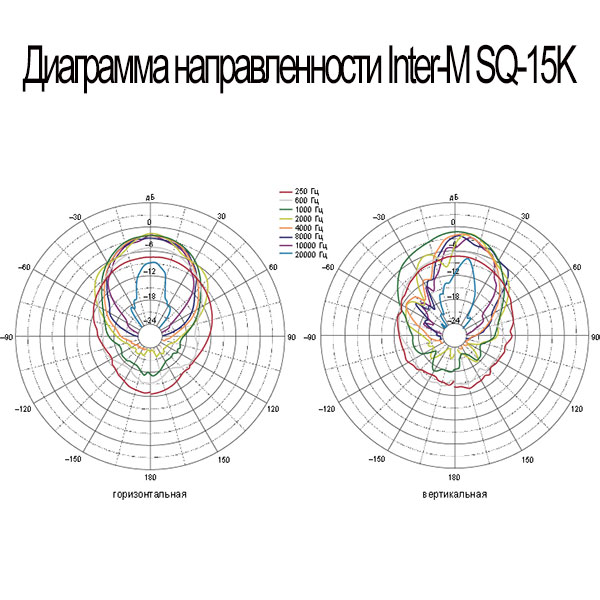

• Номинальная дисперсия: 70°...-110° (горизонтальная), +30°....-45° (вертикальная)
• Материал корпуса: МДФ толщиной 15 мм
• Монтажные точки : 12 х M8
• Габаритные размеры (Ш×В×Г): 435×633×421 мм
• Масса: 26,2 кг
• Рекомендуемая мощность усилителя (DIN POWER), Вт: 900
