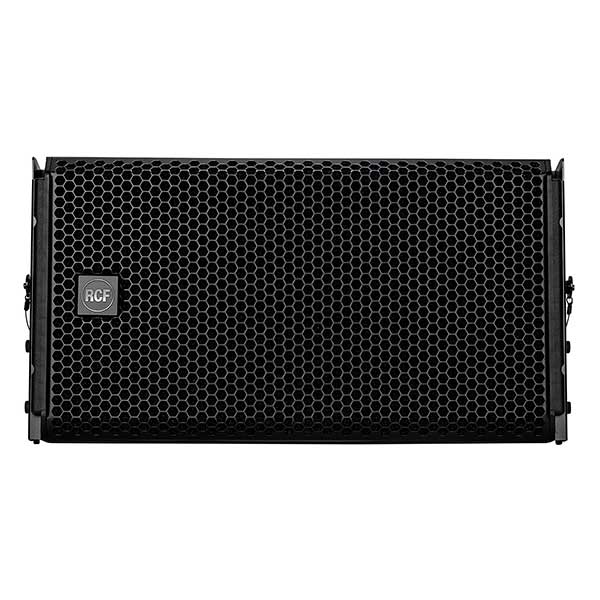

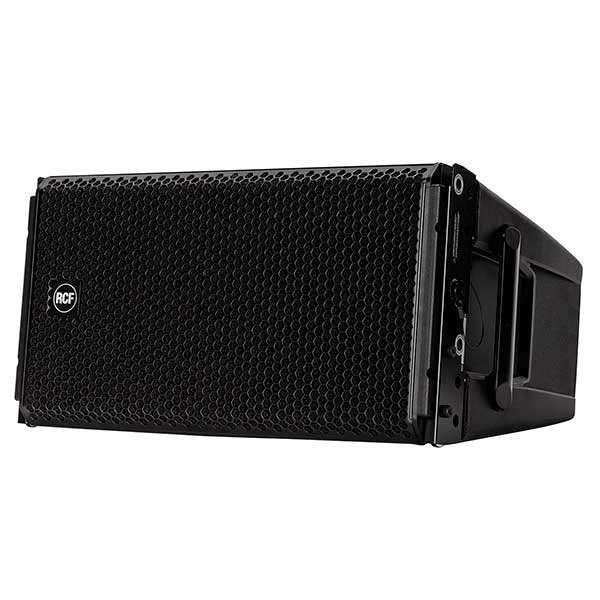

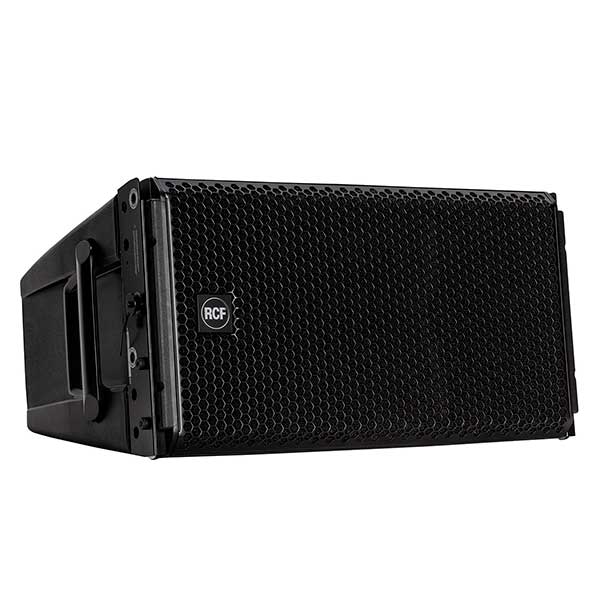

Активный двухполосный элемент линейного массива RCF HDL 28-A

Активный двухполосный элемент линейного массива RCF HDL 28-A

При разработке HDL 28-A инженеры RCF уделили особое внимание разборчивости вокала и речи. HDL 28-A установлены два неодимовых 8-дюймовых вуфера со звуковой катушкой 2,5 дюйма, встроен 1100-ваттный усилитель класса D (RMS). Новинка может управляться по сети RDNet для озвучивания закрытых помещений, так и для открытых площадок.

Симметричный дизайн корпуса,  и применение технологии FiRPHASE позволяют акустической системе обеспечить четкое воспроизведение при максимальном звуковом давлении до 135 дБ. Обладая прочным корпусом из композитных материалов, система весит 21 кг, что облегчает процесс переноски и подвеса.

СИММЕТРИЧНЫЙ КОРПУС

Симметричный дизайн корпуса обеспечивает одинаковое покрытие с левой и правой стороны. расположение компонентов, а также применение особого фильтра кроссовера дают устойчивую диаграмму направленности без пиков и провалов. Специальная конструкция передней перегородки обеспечивает копланарное расположение вуферов и систему контроля дисперсии НЧ; центральное место отведено волноводу. В качестве фронтальной защиты используется прочная металлическая решетка с порошковым покрытием, акустически прозрачный поролон внутри обеспечивает защиту от влаги и пыли. Для защиты от атмосферных воздействий используется опциональная накладка, защищающая усилительные модули.

ИЗЛУЧАТЕЛИ

HDL 28-A используются качественные излучатели с неодимовыми магнитами. Все компоненты тщательно подобраны и согласованы квалифицированными инженерами RCF: элементы электропитания, платы входов, усилители, излучатели работают как единая система. Усиление реализовано в режиме biamp: каждый динамик питается своим каналом усилителя.

СЕКЦИЯ ВЧ

• Компрессионный ВЧ-драйвер RCF ND 840 с 3’’ титановой мембраной и диаметром выходного отверстия 1,4’’
• Точка раздела кроссовера 750 Гц

СЕКЦИЯ НЧ

• 2 неодимовых 8-дюймовых вуфера с катушкой 2,5’’
• Водозащитное покрытие диффузоров
• Подвеска из поликоттона с валиками в виде буквы M
• Вентилируемая магнитная система

Специально разработанный 4-ходовый волновод обеспечивает раскрытие 100° x 15° . Его уникальная конструкция обеспечивает синфазный фронт волны на выходе волновода от 750 Гц, и до самых высоких частот слышимого диапазона

КОНЦЕПЦИЯ ПОДВЕСА

Усовершенствованная концепция подвеса заимствована у «старших братьев» — HDL 30-A и HDL 50-A. Встроенные монтажные механизмы обеспечивают быструю сборку, возможность переконфигурации и позволяют системному инженеру собирать массивы типа J или спирали. Угол наклона можно настроить на земле до подвеса системы, при поднятии массива элементы автоматически занимают корректное положение. Одна рама может выдержать до 20 элементов HDL 28-A.

ПРЕИМУЩЕСТВА

• Высокое звуковое авление
• Легкость
• Симметричный дизайн
• Удаленное управление и мониторинг по сети RDNet
• Акцент на разборчивости вокала и речи
• Простой процесс сборки и подвеса

Характеристики:

• Частотный диапазон 60 Гц - 20 кГц
• Максимальный уровень шума 135 дБ
• Угол охвата по горизонтали 100°
• Угол охвата по вертикали 15°
• Компрессионный привод 1,4”, 3,0”в.с.
• Низкочастотный динамик 2x8”, 2,5”в.с.

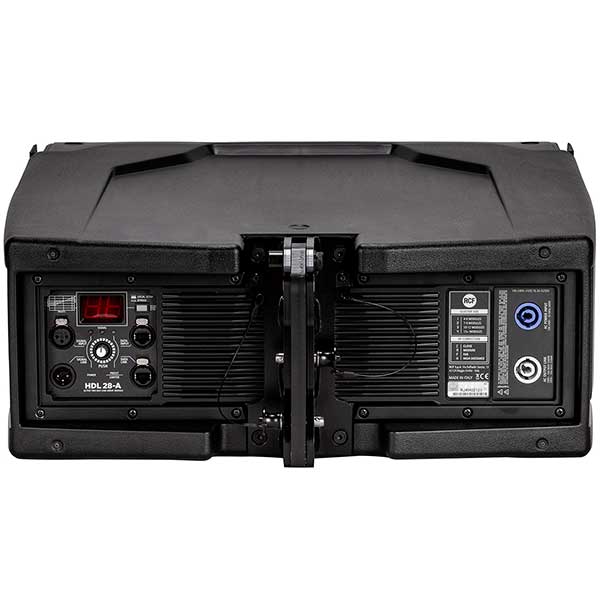

• Входной разъем XLR, RDNet Ethercon
• Выходной разъем XLR, RDNet Ethercon
• Чувствительность входного сигнала + 4 дБу

Процессор

• Частота пересечения 800 Гц
• Защита тепловая, среднеквадратичная
• Ограничитель плавный ограничитель
• Предустановленные элементы управления, байпас RDNet

Усилитель

• Общая мощность 2200 Вт Пиковая
• Высокие частоты 600 Вт Пиковая
• Низкие частоты 1600 Вт Пиковая
• Принудительное охлаждение
• Подключения Powercon in-out

ФИЗИЧЕСКИЕ ХАРАКТЕРИСТИКИ

• Высота 293,6 мм
• Ширина 569,2 мм
• Глубина 490,6 мм
• Вес 18,5 кг
• Шкаф из полипропиленового композита
• Массив фурнитуры
• Ручки с 2-х сторон
