Зенитные прожекторы

   Сначала появились самолёты . Сначала они просто летали . Но нет на свете такого изобретения , которым не заинтересовались бы военные . Страсть людей к взаимному истреблению поистине безмерна , а силы , которые на это тратились , даже близко сравнить невозможно ни с какой иной деятельностью человечества . Итак , самолёты начали сбрасывать бомбы – появилась противовоздушная зенитная артиллерия .

     Самолёты стали сбрасывать бомбы ночью – появились прожекторы , способные обнаружить и вести воздушную цель , давая зенитным орудиям возможность открыть прицельный огонь . Их так и назвали – зенитные прожекторы . Отличительная способность зенитных прожекторов – возможность поворота оптики в горизонтальной и вертикальной плоскостях . Авиация стала реактивной . Возросли скорости , возросли высоты . Какой прожектор сможет уследить за самолётом , который пролетает почти километр в секунду на высоте двух десятков километров ? Казалось , зенитные прожекторы отжили свой век и окончательно канут в небытие … Но не тут то было .

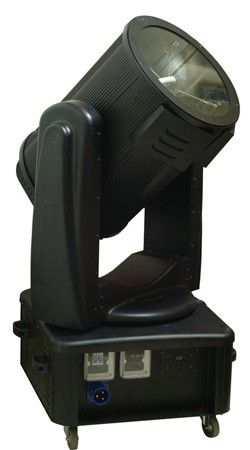

      Бывшие могучие сотрудники противовоздушной обороны , участники штурма Берлина во время второй мировой войны никуда не пропали , хотя и работают теперь в мирных целях . Зенитный прожектор представляет собой оптический прибор , содержащий источник света в корпусе , закреплённом на подвижном основании . В горизонтальной плоскости может поворачиваться на значительные углы в ручном или автоматическом режимах . Установка в вертикальной плоскости производится , как правило , вручную . Мощность зенитных прожекторов может достигать десятков киловатт , поэтому , во избежание несчастных случаев к ним предъявляются существенные требования по технике безопасности . Система классификации степеней защиты корпуса ( IP , от английского Ingress Protection Rating ) описывается международным стандартом IEC 60529 . Степень защиты определяется  самой конструкцией электроприбора в целях недопущения случайного прикосновения человека к опасным для здоровья механическим и электрическим агрегатам , попадания внутрь посторонних предметов , пыли и воды . Собственно в маркировке , степень защиты обозначается двумя цифрами . Первая – подразумевает степень лёгкости доступа к опасным частям ( очевидно , это касается неспециалистов ) . 0 – означает отсутствие защиты . 6 – полная защита от пыли и случайного касания . Вторая цифра характеризует влагозащищённость . 0 – защита отсутствует , 8 – полная влагозащищённость . Прибор в состоянии работать при длительном погружении на глубину более 1м . Так , например , маркировка IP54 означает исключение случайного контакта человека с опасными деталями и невозможность попадания в прибор пыли в количествах достаточных для отказа прибора . Кроме того , устройство защищено от брызг , летящих с любой стороны .


      В большинстве случаев влагозащита сама по себе обеспечивает безопасность прибора . Дополнительно , в маркировке могут быть использованы буквы . А – означает защиту от непреднамеренного прикосновения к несущим угрозу деталям тыльной стороной ладони . В , от прикосновения пальцем . С – инструментом , D – проволокой . Вспомогательно используемые буквы означают следующее : Н – высоковольтное напряжение , М – прибор испытан в условиях эксплуатации , S – в состоянии не полностью рабочем , то есть без механических нагрузок , если на таковые он был рассчитан , W – прошёл испытания при сложных погодных условиях . Если степень защиты достаточно определяется дополнением буквенного символа , то первая цифра заменяется на символ Х . Маркировка может быть , например , IP1XD . Это подразумевает , что вертикальные капли влаги не нарушат работу устройства , в то время как неизвестно зачем тыкающий куском проволоки в электроприбор человек  не получит травмы .


     Мощность зенитных прожекторов не нуждается в особой рекламе . Эффект их работы можно заметить за километры , а при благоприятной погоде – за десятки километров .  С потерей военного значения  прожекторы приобрели новое качество и новые возможности . Со времён древнего Рима люди хотели зрелищ , а архитекторы – показать свои постройки в выгодном свете . И цвете . Довольно сложное устройство современных прожекторов определилось высокими требованиями не только безопасности , но и потребностью людей в красоте , яркости впечатлений .

     Видимо , следует немного обратить внимание на термины , которые будут употребляться в дальнейшем . Существует несколько способов получения радуги различных отчётливых цветов . Например , модель RGB ( красный - red , зелёный - green , синий - blue ) подразумевает сложение этих цветов для получения белого . При сложении синего и зелёного – получим бирюзовый , красного и синего – пурпурный , красного и зелёного – жёлтый . Все остальные 16 миллионов цветов можно получить , смешивая три исходных в различных соотношениях . Модель CMY  ( С – cian , бирюзовый , M – magenta , пурпурный ,  Y – yellow , жёлтый )  , напротив , предусматривает получение различных цветов вычитанием трёх основных модели RGB из белого . Так , бирюзовый получится вычитанием красного , пурпурный – зелёного , жёлтый – синего . Все остальные цвета – в зависимости от пропорций

       Рассмотрим некоторые приборы чуть более подробно . SILVER STAR YX-315 Sky Light 4000 – однолучевой зенитный прожектор с ксеноновой ( 4 кВт ) лампой XQ 4000W . Заметен на расстоянии до 7 километров . Угол поворота оптического модуля в горизонтальной плоскости ( pan ) – до 120 градусов , с возможностью автоматического управления . Вертикального ( tilt) – до 40 градусов , с ручной регулировкой . Степень защиты корпуса – IP23 . Это означает безопасность пальцев рук и возможность работы под дождём . Производитель : Silver Star , Китай . Приблизительная стоимость – 80 000 рублей .

      SHOWTEC Space Tracer 4000 CMY – цветной однолучевой зенитный прожектор с ксеноновой лампой марки XQ 4000W . Используется система смешения цветов CMY . Ручной Zoom , то есть изменение угла раскрытия луча при помощи регулируемой системы линз , 1 – 16 градусов . Диммер ( плавное изменение мощности лампы ) 10 – 100 % . Строб-эффект ( или пульсация света ) , 1 – 10 вспышек в секунду . Управление по протоколу DMX512 . Данный протокол подразумевает наличие контроллера , одновременно управляющего по одной линии связи множеством каналов . Один канал обеспечивает один параметр работы устройства , например , контролирует диммер . В этом прожекторе востребовано 12 каналов . Допускается дистанционное управление . Pan – 350 градусов , tilt – 240 градусов , причём для обоих углов предусмотрено как ручное , так и автоматическое управление . Степень защиты корпуса – IP44 . Предполагает высокую степень защиты человека от контакта с опасными для здоровья агрегатами и защиту самих агрегатов от случайного попадания в него мелких ( более 1 мм ) посторонних предметов . Механизмы и электрооборудование защищены не только от дождя , но и от брызг , летящих в любом направлении . Прожектор снабжён также автоматикой защиты от перенапряжения , перегрузки и перегрева . Производитель Showtec , Голландия . Приблизительная стоимость – 390 000 рублей . Такие прожекторы принято называть колорченджерами . Колорченджер – обладающий узконаправленным лучом прожектор , конструктивно могущий менять цвет луча в автоматическом режиме .

        Симпатична тщательность , с которой голландский прибор защищает себя сам от ошибок пользователей , хотя , конечно , от повреждений при небрежной транспортировке это не спасёт . Учитывая   отзывы об его стабильном и высоком качестве , удобстве в работе и эффективности , следует , видимо , сделать вывод о том , что свою цену этот прожектор оправдывает . Правда существует прибор обладающий аналогичными техническими ( нет лишь автоматики защиты ) характеристиками .
   Имеется в виду SILVER STAR YX – 320 Color MIX Moving 4000 . Стоит он приблизительно 225 000 рублей . Только производится он в Китае .

      Вообще , принцип работы однолучевого прожектора в двух словах выглядит следующим образом . От отражателя свет , произведённый газоразрядной лампой , попадает в оптический прибор , собирающий его в узкий луч . Многолучевые прожекторы немного сложнее , в них несколько отражателей . От того как будут двигаться отражатели будет зависеть произведённый световой эффект . Лучи могут вращаться вокруг оптической оси , могут представлять из себя пучок лучей сходящихся и расходящихся . Характер и скорость их движения задаётся программированием управляющих отражателями устройств .
      Сам по себе интересен STUDIO DUE DOMINATOR 6600 . Для многолучевого прожектора мощность металлогалогенной лампы HMI6600 весьма впечатляет ( 6.6 кВт ) . Световой эффект от работы такого прожектора заметен за 11 км . Вращающиеся отражатели образуют два круга лучей , по двенадцать в каждом . Возможно автоматическое изменение угла раскрытия . Pan – 150 градусов , tilt – задаётся вручную  . Управляется по протоколу DMX512 по 6 каналам . Возможно дистанционное управление . Производитель –  Италия . Приблизительная стоимость 280 000 рублей .
     В числе производителей STUDIO DUE , SILVER STAR , SHOWTEC ,  ShowLight , Involight .
     Зенитные прожекторы зарекомендовали себя как прекрасное оборудование , создающее световой эффект при проведении крупных развлекательных мероприятий . Как обычные осветительные прожекторы востребованы на стадионах , концертах , вообще , при наличии больших пространств . Весьма пригодны для архитектурного освещения , для подсветки реклам . Много для чего . Главное их правильно поставить .
