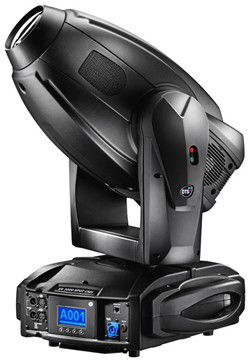

Вращающиеся головы

    Попробуйте посмотреть на обыкновенную лампочку . Интересно ? Верно , только глаза режет . Совершенно другое дело живой огонь . Причудливая игра света и теней будит   не всегда понятные и немного странные ощущения . Приблизительно такой же эффект появляется тогда , когда свет лампы приходит в движение , а меняющиеся под музыку цвета и возникающие картинки , как минимум , вызывают интерес . Поэтому и появился прибор , красноречиво называемый «вращающаяся голова»


         Так , для работы вращающейся головы , в отличие от сканера , достаточно любого подходящего по мощности  источника света  .  Кроме того ,  возможные углы поворота головы составляют 540 градусов по горизонтали и более 270 градусов по вертикали ,  в то время  как световой сканер максимально поворачивает пучок на 90 и 180 градусов соответственно . Недостатки - низкая скорость перемещения луча ,  шумность  и относительно высокая стоимость .  Низкая скорость обусловлена существенной инерцией механизма , а шумность и дороговизна — сравнительной мощностью серводвигателей . Значительный шум делает невозможным расположение вращающейся головы близко к микрофонам , что затрудняет его использование в качестве сценического оборудования.
          Принцип работы головы заключается в подаче луча света на плоские пластинки с исунками , называемые гобо ( сокращение от английского Goes Befor  Optics – находящийся перед оптикой ) . При проекции на плоскость обычно используют пластинки с иллюстрациями , в пространстве же хорошо смотрятся геометрические фигуры . Для получения различ-ных цветов используют цветофильтры , причем в сложных и дорогих моделях возможно получение цветов путём их сложения .

  Вращающиеся головы имеют много общего с зенитными прожекторами . Можно сказать даже , их законное потомство . По форме пучка лучей их условно делят на две группы.  Спотовые  , от английского spot – пятно , и заливного ( wash ) света . Спотовые предназначены для проецирования рисунков , геометрических фигур различных цветов по определённой программе . Цвета могут быть получены как использованием легко заменяемых цветофильтров , так и с применением кратко описанных выше моделей RGB или CMY . Головы часто оборудуются призмой , преломляющей и расщепляющей луч , что позволяет свету покрыть большую площадь , увеличивая , тем самым желаемый эффект . Ещё больше усиливает этот эффект определённым образом запрограмированное заранее вращение призмы  Активно управляет лучом специальная оптика , концентрируя его или рассеивая .

   ACME IM – 250W – MSD – вращающаяся голова заливного света . Цвет в ней образуется системой смешения по модели CMY и колесом цвета . Система контроля над световым пучком состоит из линз Френеля и блока управления взаимным  позиционированием линз . В отличие от обычных , линзы Френеля , обладая малыми толщиной и весом , обеспечивают получение пучка с управляемым расхождением из светового потока точечного источника . Эффект достигается использованием особой , сложной формы поверхности линзы  Система напоминает объектив фотоаппарата , при этом сохраняя относительно малые вес и размеры . Источником света служит металлогалогенная лампа MSD 250/2 , мощностью 250 Вт ( срок службы 3000 часов ) . Управление осуществляется по протоколу DMX512 по 16/8 каналам . При отсутствии сигнала DMX прибор автоматически переходит в режим Master/Slave , причём первый прибор в цепи и будет Master . Сработают встроенные световые шоу . Pan – 540 градусов , Tilt – 270 градусов с автоматической коррекцией . Колесо цвета :  цветофильтров + открытый ( белый ) , эффект радуги в обоих направлениях . Колесо эффектов:   диагональная линза ( раскрытие луча ) , фрост – фильтр  размывает границы луча.   Механический , с электронным управлением диммер от 0 до 100%. Независимый шаттер  (шторка , механически прерывающая луч ) для обеспечения строб-эффекта . Ручная установка угла раскрытия луча в пределах 16 – 26 градусов . Для  точной механической работы прибора применены малошумные шаговые электродвигатели . Ориентировочная цена – 65000 рублей .

   ACME IM – 250S – MSD – спотовая вращающаяся голова . Характеристики этого прибора совпадают с характеристиками вышеописанного . Но с некоторыми оговорками.  Это весьма интересно . Нет системы смешения цветов CMY . Зато есть 7 вращающихся , легко заменяемых гобо + открытое . Возможно применения Shaking – эффекта , то есть эффекта тряски изображения . Зато нет фрост – фильтра и нет диагональной линзы . В спотовой голове нет ручной установки угла раскрытия луча , зато есть автофокусировка и фиксированная  его величина – 13 градусов . Также есть призма с возможностью вращения в обоих направлениях и 9 ( в отличие от 6 ) цветофильтров + белый . Ориентировочная цена – 64000 рублей .  Вот , собственно , как отличаются конструктивно заливной и спотовый приборы . Возможность применения эффекта зависит от величины угла раскрытия луча .


    Вращающиеся головы по мощности , конечно , не зенитные прожекторы , но у них есть свои плюсы , и впечатлить они могут тоже.

    ROBE ColorSpot 1200 AT – прибор , специально разработанный для театров , телевидения , концертных программ , больших клубов и развлекательных комплексов . Имеет систему синтеза цвета CMY , фильтр плавной коррекции цветовой температуры в пределах от   3000 К до 5000 К , колесо дополнительных цветофильтров : два колеса с 12 вращающимися дихроичными гобо с памятью позиции ( это позволяет получить 48 комбинаций ) , ирис , 4 вращающихся призмы , плавный фрост – фильтр , zoom 12 – 42 градуса , фокус , диммер , шаттер . Источником света служит  металлогалогенная лампа  Philips MSR 1200 SA с магнитным балластом . Лампа имеет мощность 1.2 кВт и может включаться-выключаться автоматически или дистанционно . Горячий перезапуск невозможен . Максимально допустимая температура воздуха 40 градусов  , корпуса – 135 градусов . Протокол управления по DMX512 ,  24 – 32 канала  . Колесо цвета – 6 сменных фильтров + открытая позиция . На каждом из двух колёс гобо – 6 сменных дихроичных гобо с памятью позиции + открытая позиция . Фрост и ирис – независимые , бесшаговые . Диммер – полный диапазон регулировки яркости . Углы : Pan – 530 градусов , Tilt – 280 градусов . Предполагаемая цена – 360000 рублей . Представить всю сложность устройства этой головы можно хотя бы по тому , что управляется она по 32 каналам . Все цветофильтры для неё выполнены из специального термостойкого стекла , впечатляет и температура корпуса . Надо думать , эффект её работы впечатляет ещё больше .
Световой эффект от движения вращающей головы почти повторяет световой сканер . Однако , разница представляется существенной . Углы вращения луча у сканера сильно ограничены . И даже при существенной разнице в стоимости набор , набор эффектов голов не даст настоящему ценителю сэкономить . И уж точно нет сканеров , равных по возможностям  ROBE ColorSpot 1200 AT .
  Вращающиеся головы имеющие в качестве источника излучения светодиоды стоят несколько особняком . Сам срок  службы ( не менее 50000 часов ! ) говорит о том , что их хозяин  не узнает , что такое замена диодов . Led приборы вообще легче проектировать . В них нет нагрева , не требуется балласт . Правда , очевидно , что светодиодная техника не может дать  световой эффект , достаточный для крупного мероприятия .

      Silver Star YG-LED 611 MX-INDIGO 2000 – светодиодная вращающаяся голова. Создана для проекции изображения с  гобо на любые пригодные для этого поверхности . Источником света является один белый светодиод мощностью 60 Вт .Общая максимальная потребляемая мощность – 150 Вт . Управляется при помощи master/slave и персональных программ и настроек или по протоколу DMX512 по 11/14 каналам . Углы : Pan – 540 градусов , Tilt – 270 градусов , управление автоматическое . Колесо гобо 1 –  поворотных 7 ( 2 дихроичных + 5 металлических ) . Колесо гобо 2 – статичных 9 ( металл )  . Гобо вращаются в обоих направлениях . Колёса гобо вращаются тоже . Имеется shaking-эффект , радуга . Колесо цвета – 8 цветофильтров + открытый . Электронный автофокус , угол расхождения луча – 15 градусов . Используется трёхфасетная призма с двумя направлениями вращения . Электронный диммер от 0% до 100% , строб 0 – 20 вспышек в минуту . Охлаждается при помощи принудительной вентиляции , максимальная рабочая температура – 45 градусов . Рассчитан на работу внутри помещений . Предполагаемая цена – 39000 рублей .
  По сути , эта голова и ACME IM – 250S – MSD очень похожи между собой . По крайней мере по силе света источника они равны . По эффектам похожи тоже , но у второй возможности существенно шире .
        Можно пойти несколько по другому пути . Взять много небольших светодиодов разных цветов и согласовать их между собой .
        INVOLIGHT LED MH300 – светодиодная вращающаяся голова заливного RGB  света . Мощность светодиода – 3 Вт , но всего их 36 штук . Под единым управлением они образуют мультичип . Управление по протоколу DMX512 , 11 каналов , звуковая активация . Движения : Pan – 540 градусов , Tilt – 230 градусов . Угол раскрытия луча – 31 градус .




     Производством вращающихся голов занимается много фирм . Например , такие как DTS, ROBE , EUROLIGHT , SHOWTEC , STUDIO DUE , SILVER STAR , SHOWLIGHT , IMLIGHT , ACME , COEF , INVOLIGHT и другие .



  Светодиодные приборы вполне способны обеспечить световые эффекты для дискотек , выступить как оборудование для клубов. Светодиодная техника достойно проявила себя как сценическое оборудование . Подвижные световые вывески в магазинах , реклама логотипов , да много чего ещё . У приборов с более традиционными источниками света сфера деятельности шире , как шире и диапазон мощностей , да и лампы накаливания никуда не делись . Не столь важно качество прибора самого по себе , сколь важны его правильная инсталляция и программирование . Великолепные результаты даёт согласованная работа нескольких аппаратов одновременно , усиливает эффект действие генераторов дыма .     Разработки специалистов фирмы ROBE позволили совместить видеопроектор с вращающейся головой , так что двигаться есть куда .




    Разумеется , специалисты по полупроводникам буквально с каждым днём делают светодиод мощнее и дешевле . Но ведь и другие не стоят на месте . Полупроводники , например,  не могут работать в условиях повышенных температур или при угрозе таковых . Так что , панацеи не бывает . Одним диодом сыт не будешь !
